Прежде чем приступать к извлечению из двигателя шатунно-поршневых сборок, необходимо снять головку цилиндров, поддон картера и маслозаборную трубку, мост крышек коренных подшипников/маслоотражательную пластину/балансировочную сборку (в зависимости от комплектации) (см. Часть Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля, Процедуры ремонта бензиновых двигателей DOHC без извлечения их из автомобиля или Процедуры ремонта дизельных двигателей без извлечения их из автомобиля).
1. При помощи специального зенкера полностью удалите следы ступенчатого износа с верхней части цилиндров - действуйте в соответствии с приложенными к зенкеру инструкциями изготовителя. Ступенька образуется на границе хода поршня, приблизительно в 6.4 мм под верхним срезом цилиндра за счет механической выработки металла и нагарообразования, определить ее наличие можно на ощупь ногтем пальца. Попытки извлечения шатунно-поршневых сборок без удаления ступенчатой выработки чреваты повреждением поршней.

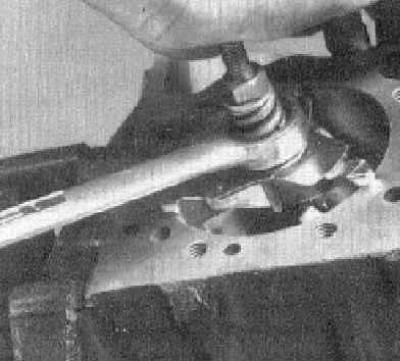

Удаление ступенчатого износа с верхнего края цилиндра при помощи специального зенкера
2. Закончив подготовку цилиндров, переверните двигатель вверх дном, таким образом, чтобы коленчатый вал оказался сверху.
3. Прежде чем снимать шатуны с коленчатого вала, оцените величину осевого люфта их посадки на соответствующих шейках последнего. Плотно введите лезвие(я) измерительного щупа в зазор между боковой стенкой нижней головки шатуна и щекой кривошипа, полностью выбрав люфт шатуна на шейке вала. Суммарная толщина подобранных лезвий щупа и будет равняться величине осевого люфта шатуна. Сравните результат проведенного измерения с требованиями Спецификаций. Если величина осевого люфта превышает предельное допустимое значение, данный шатун подлежит замене. Осевой люфт нового шатуна, либо старого на новом валу, может оказаться меньше нижнего допустимого предела, в этом случае шатун можно проточить, - проконсультируйтесь со специалистами автосервиса. Поочередно проверьте все оставшиеся шатуны.

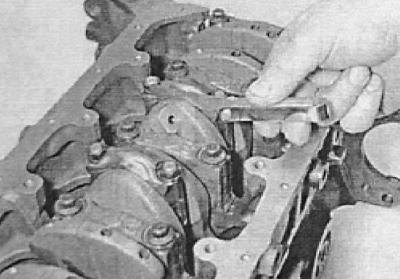

Измерение величины осевого люфта шатунно-поршневых сборок
4. Удостоверьтесь в наличии на нижних головках шатунов и их крышках идентификационных меток принадлежности к своему цилиндру, в случае необходимости нанесите метки самостоятельно при помощи маленького кернера или маркера.

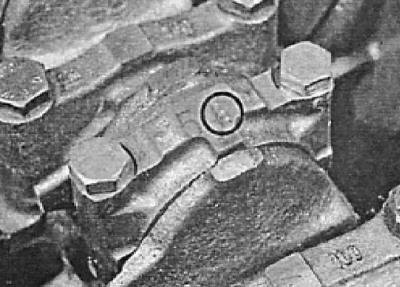

Перед снятием удостоверьтесь в наличии на крышках шатунов идентификационной маркировки, в случае необходимости нанесите ее самостоятельно при помощи маркера или маленького кернера
5. Проверните коленчатый вал таким образом, чтобы поршни 1-го и 4-го цилиндров оказались в положениях НМТ.
6. В несколько приемов (по 1/2 оборота за подход) ослабьте гайки/болты крепления крышки нижней головки шатуна первого цилиндра настолько, чтобы появилась возможность отворачивания их вручную. Снимите крышку шатуна вместе с помещенным в нее вкладышем подшипника, - постарайтесь не выронить последний.
На некоторых двигателях разрез нижней головки шатунов формируется путем разламывания заготовки с сохранением формы излома путем специальной обработки для лучшего качества сочленения. При демонтаже крышек с шатунов такого типа соблюдайте крайнюю осторожность, - не повредите сопрягаемые поверхности.
7. Для защиты шейки вала и зеркала цилиндра натяните на шпильки крепления нижней головки шатуна пару отрезков подходящего по размеру шланга.
8. Извлеките из головки шатуна вкладыш подшипника, затем, уперев деревянную рукоятку молотка в постель подшипника в нижней головке, вытолкните шатунно-поршневую сборку из блока через верх цилиндра. При возникновении сопротивления немедленно прекратите извлечение сборки и удостоверьтесь в полноте удаления ступенчатого износа в верхней части цилиндра.
9. Действуя в аналогичной манере, извлеките из двигателя шатунно-поршневую сборку 4-го цилиндра, затем проверните двигатель на 180 град. по часовой стрелке и извлеките сборки 2-го и 3-го цилиндров.
К извлечению приступайте только после того, как шатун будет расположен строго параллельно оси цилиндра!
10. Во избежание случайного механического повреждения подшипников и потери компонентов, установите на место вкладыши и закрепите крышки подшипников на нижних головках своих шатунов, от руки затянув крепежные болты/гайки.
11. Не снимайте поршни с шатунов.
