Массогабаритные характеристики
Все цифры указаны приблизительно и могут изменяться в зависимости от модели. Для уточнения обратитесь к данным изготовителя.
Размеры и массы
См. Спецификации к Главе Органы управления и приемы эксплуатации.
Контрольные кузовные размеры

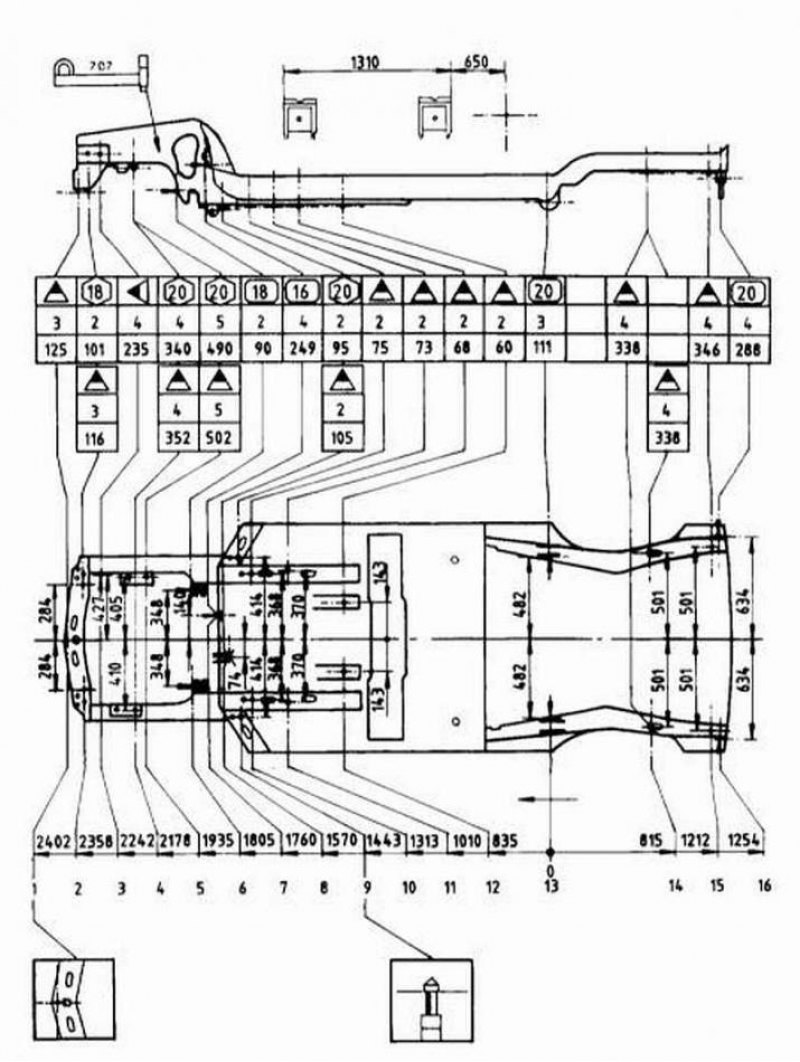

Модель Combo. Днище
Модель Combo. Кузов

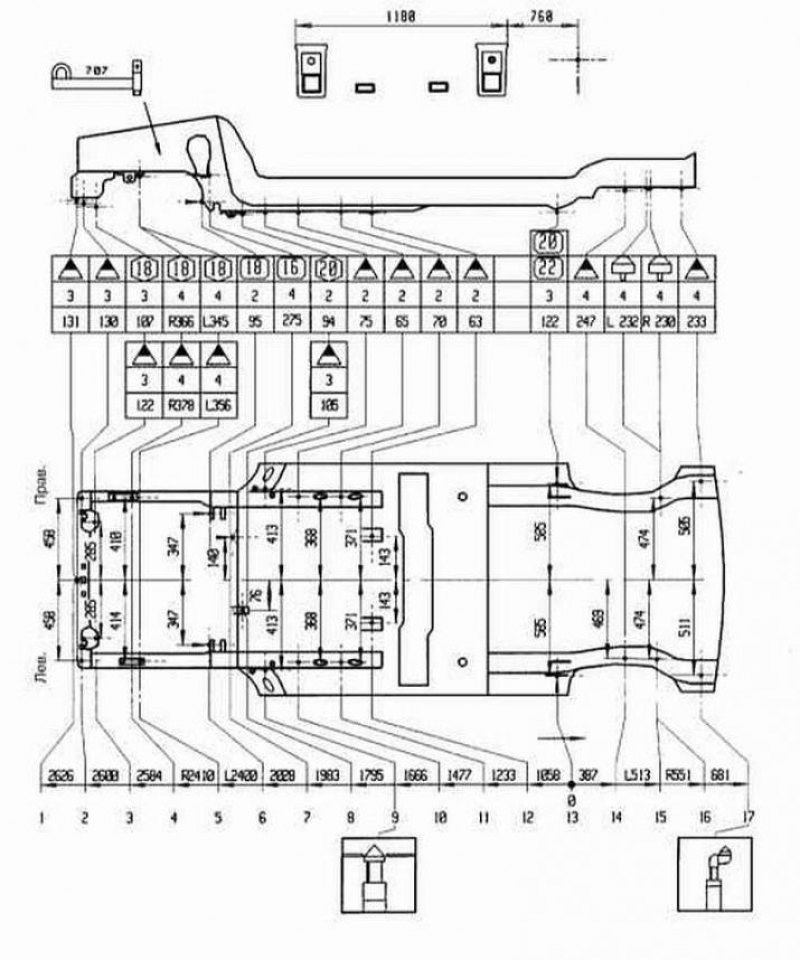

3-дверная модель Corsa с двигателем 1.2 л. Днище
3-дверная модель Corsa. Кузов

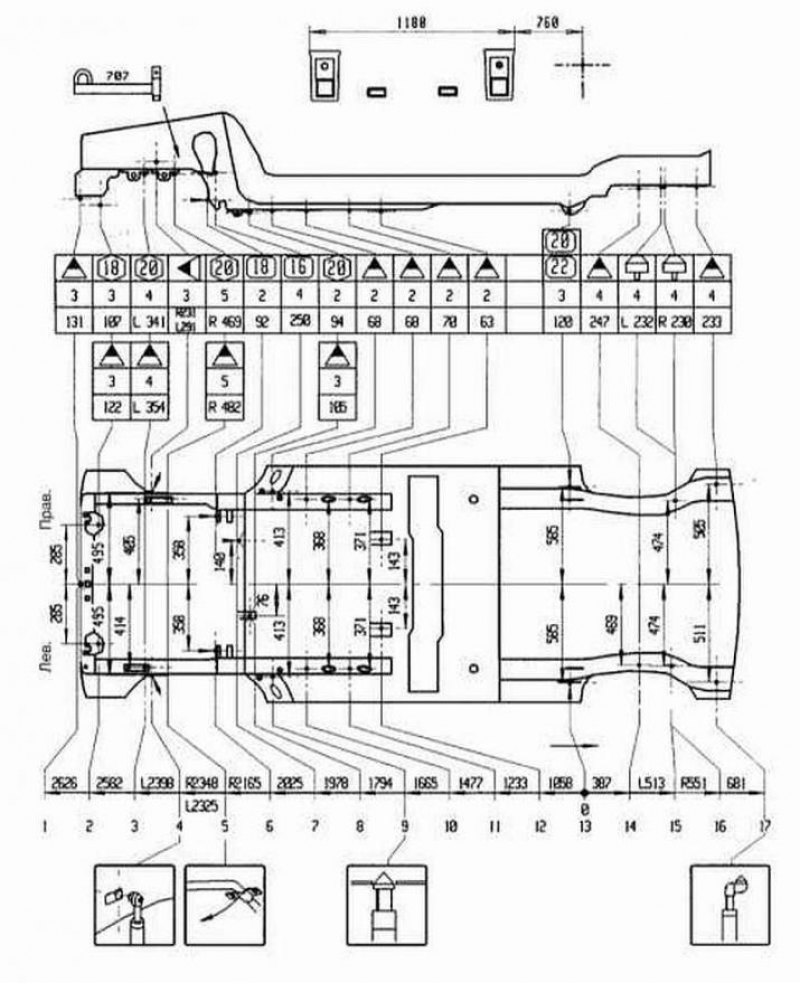

3-дверная модель Corsa с двигателем 1.4 л. Днище

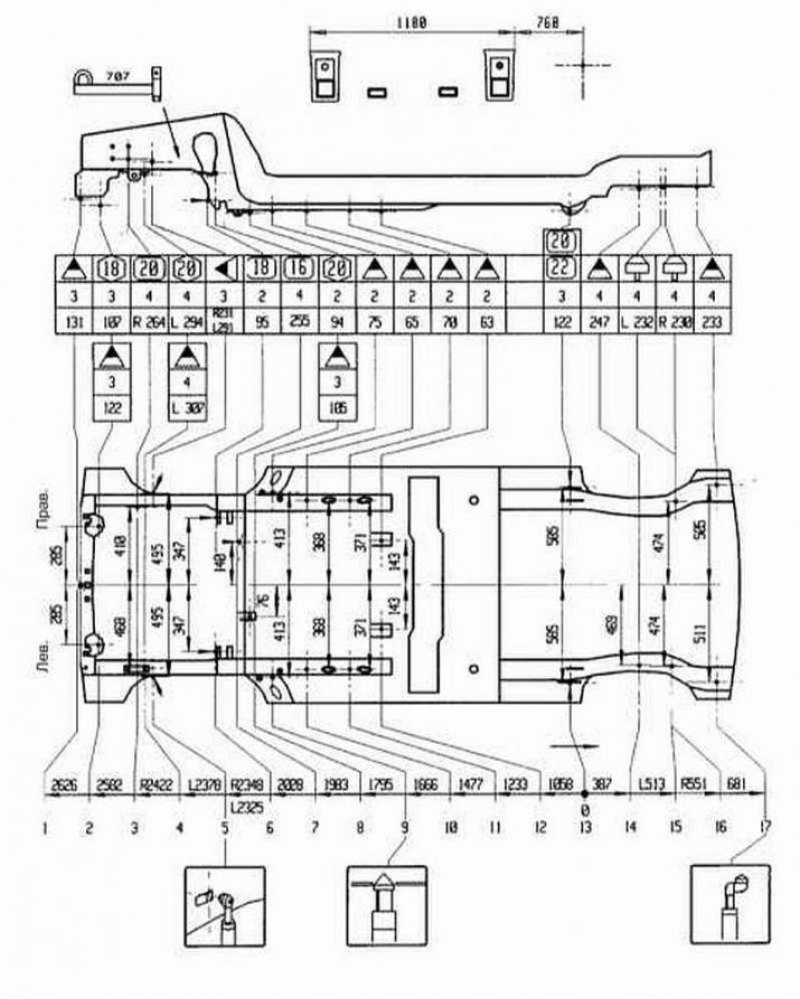

3-дверная модель Corsa с дизельным двигателем. Днище

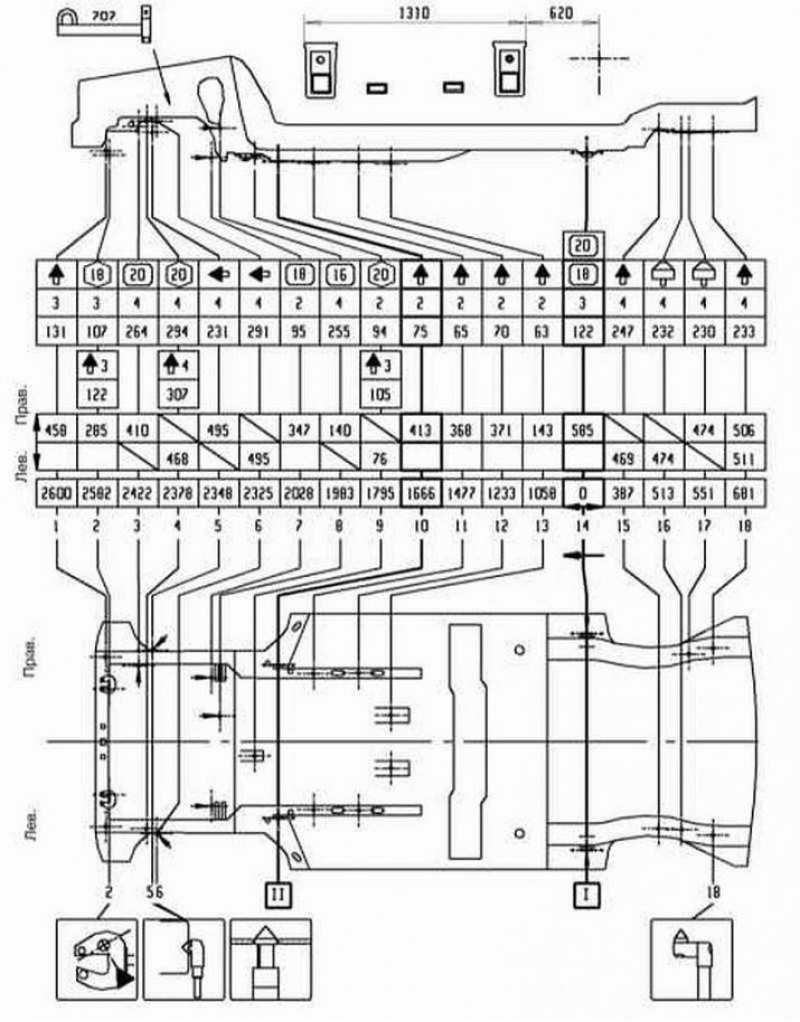

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Днище

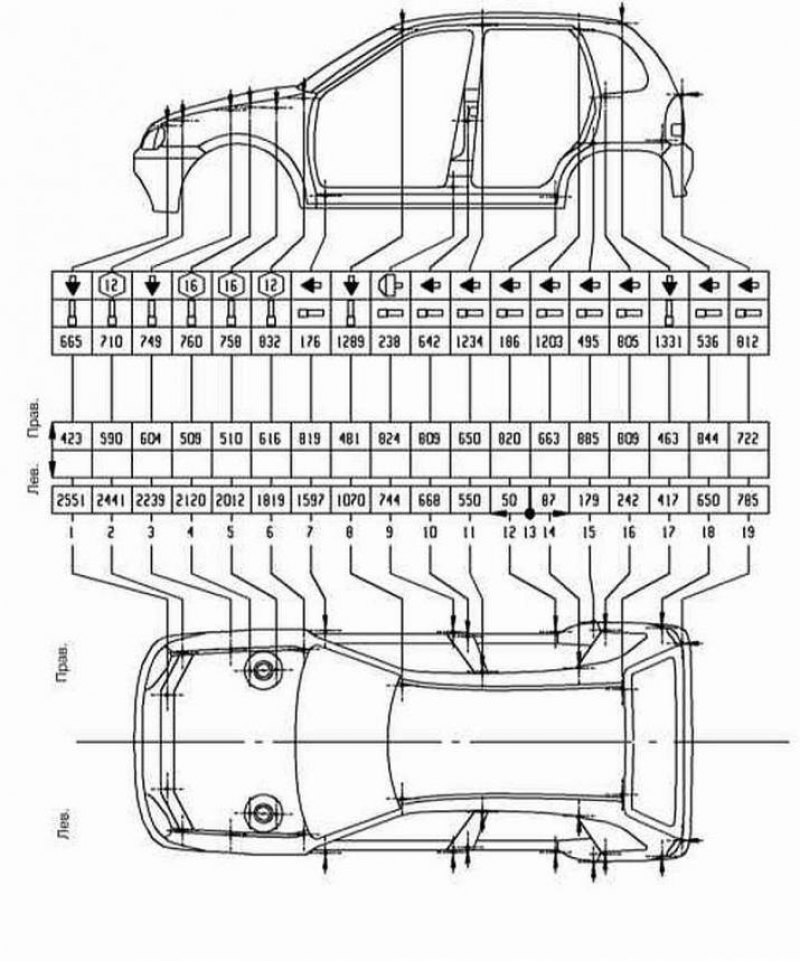

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Кузов
5-дверная модель Corsa с дизельным двигателем. Днище

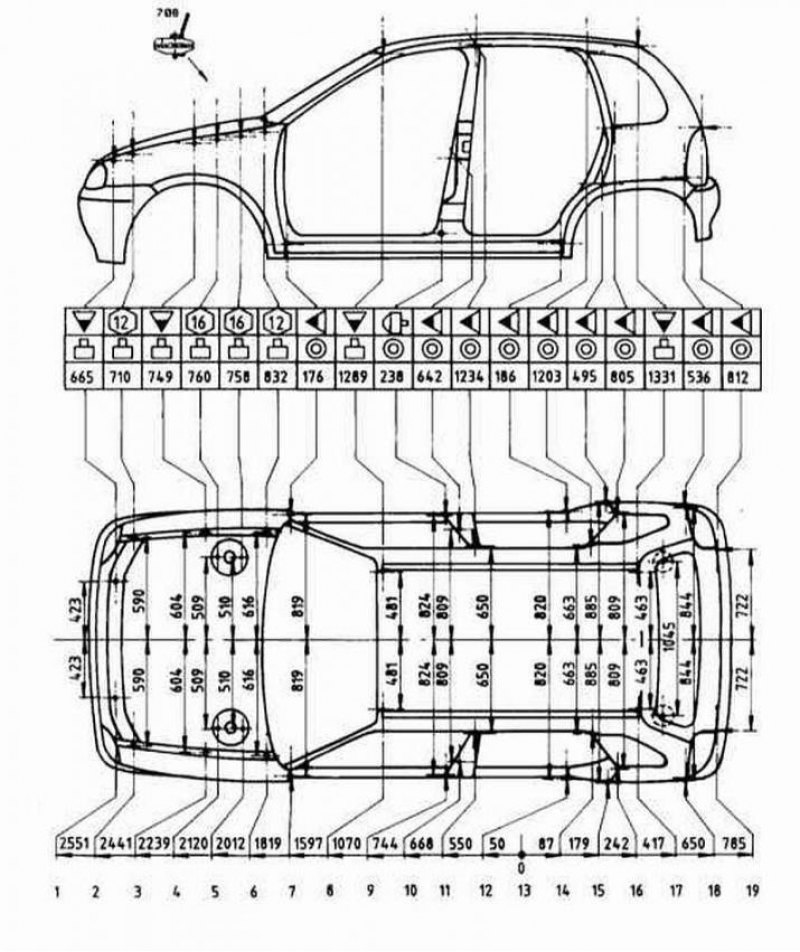

5-дверная модель Corsa с дизельным двигателем. Кузов

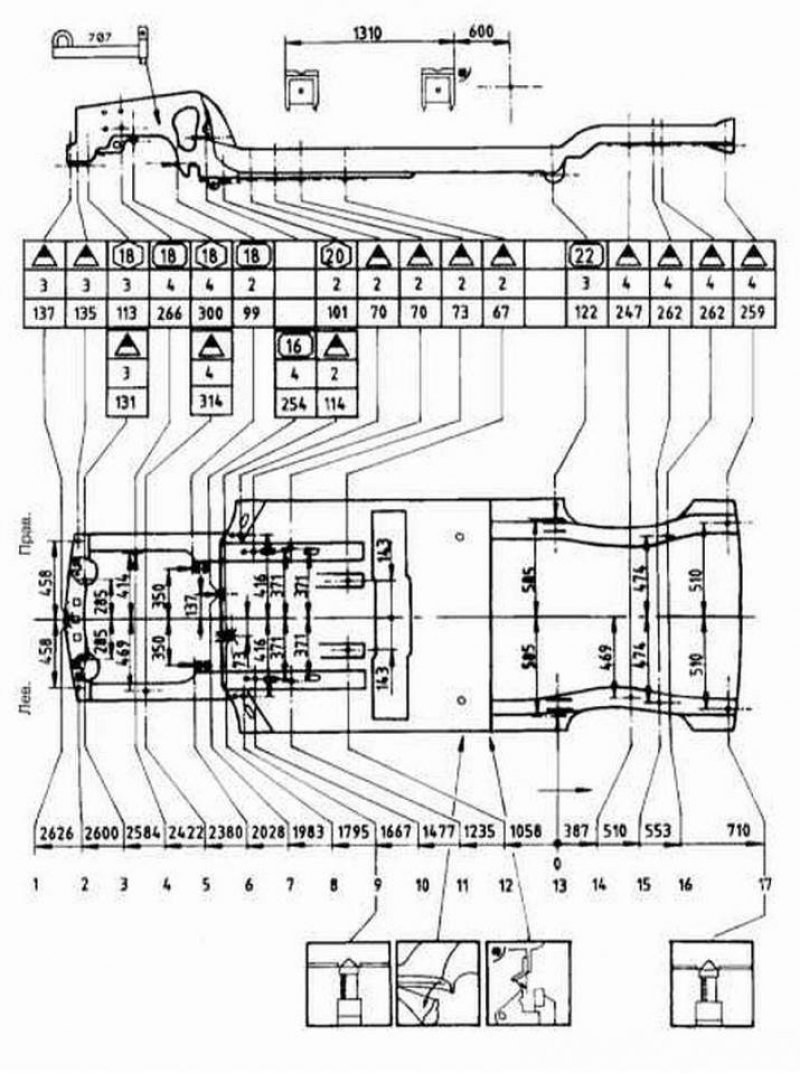

Модель Tigra. Днище
Модель Tigra. Кузов
Установочные размеры тягово-прицепного устройства
Оригинал опубликован на веб-сайте www.autoinstruction.ru
Выполнение монтажа тягово-сцепного устройства рекомендуется поручить специалистам автосервиса.

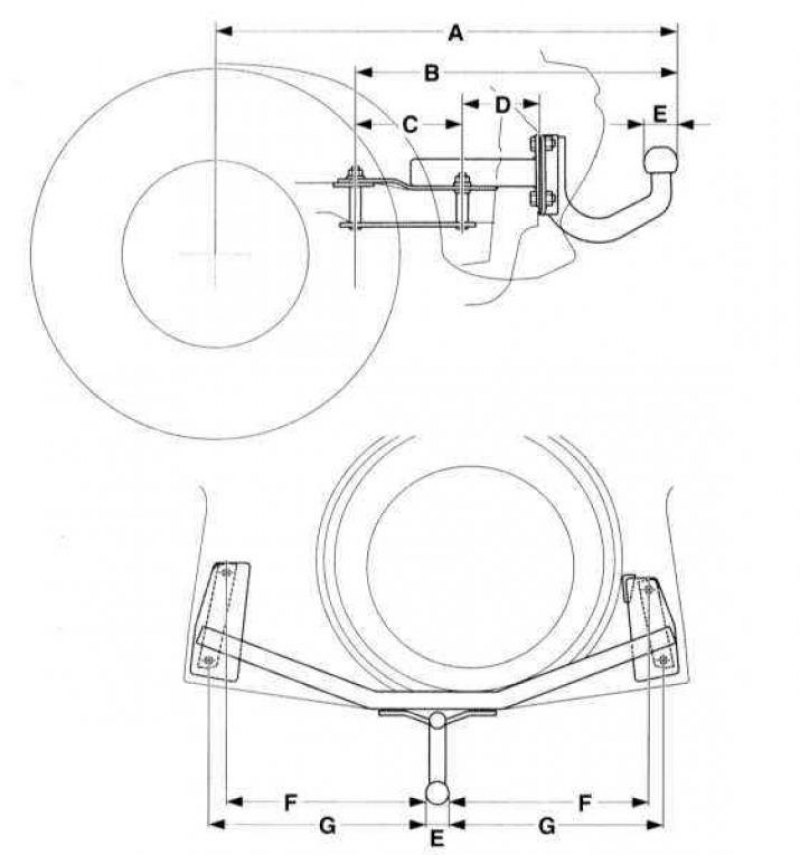

Схема установки тягово-сцепного устройства на моделях Corsa
A - 650 мм; B - 485 ± 5 мм; C - 161 ± 0.3 мм; D - 114 – 113,5 мм; E - 50 мм; F - 448 ± 0.3 мм; G - 485 ± 0.3 мм

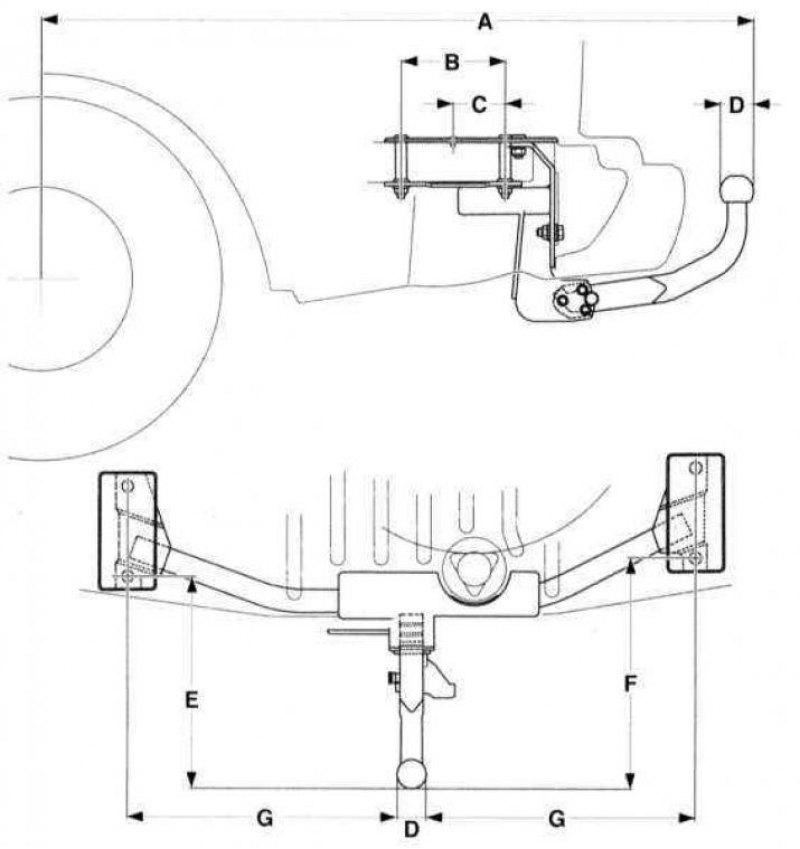

Схема установки тягово-сцепного устройства на моделях Combo
A - 1064 мм; B - 160 ± 0.3 мм; C - 80 мм; D - 50 мм; E - 382 - 387 мм; F - 402 мм; G - 475 мм
Усилия затягивания резьбовых соединений, Нм
| Болт крепления заднего ремня безопасности | 35 |
| Болты крепления дери задка | 20 |
| Болты крепления переднего сиденья | 20 |
| Болты крепления заднего сиденья (модель Corsa) к средней опоре | 20 |
| к кожуху колесной арки | 30 |
| Затяните болты спинки заднего сиденья (модель Tigra) | 30 |
