Трос управления трансмиссией
1. Селектор; 2. Крепление троса к полу; 3. Пол; 4. Трос; 5. Кронштейн; 6. Кронштейн; 7. Гайка оболочки троса; 8. Рычаг трансмиссии

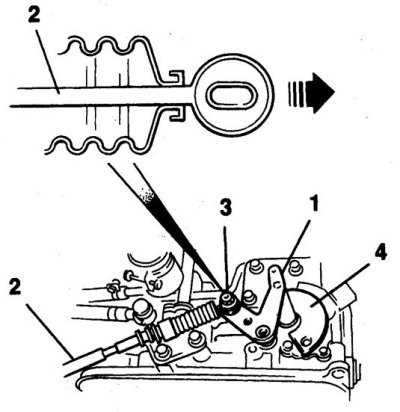

Регулировка троса
1. Рычаг; 2. Трос; 3. Гайка; 4. Блокирующий переключатель стартера
Стрелкой указано направление усилия при регулировке.
Регулировка
1. Переведите селектор в положение Р.
2. Поднимите переднюю часть автомобиля и установите на подставки.
3. Убедитесь, что рычаг трансмиссии тоже находится в положении Р.
4. Отверните гайку крепления троса к рычагу.
5. Потяните динамометром за проушину наконечника троса с силой 0,7 кГс.
6. Снимите динамометр и сместите трос назад на 1,0 мм.
7. Удерживая оболочку троса, затяните контргайку.
(Источник материала этот сайт: Autoinstruction.ru)
8. Проверьте свободу перемещения селектора.
9. Если при перемещении селектора трос перегибается, то повторите регулировку.
10. Смажьте трущиеся поверхности троса и рычага и опустите автомобиль.
Снятие
1. Поднимите переднюю часть автомобиля и установите на подставки.
2. Переведите селектор в положение Р.
3. Снимите центральную секцию передней панели.
4. Отверните гайку, достаньте скобу оболочки троса и отсоедините трос от селектора.
5. Отверните болт и снимите кронштейн, вытяните трос.
6. Отверните гайку на рычаге, достаньте скобу из кронштейна и снимите трос. Имейте в виду, что положение рычага на трансмиссии при установке троса измениться не должно (обозначьте положение рычага перед снятием троса).
7. Проверьте наличие на тросе следов износа и повреждений.
8. Проверьте свободу перемещения троса в оболочке. Имейте в виду, что при установке на место трос может заедать, несмотря на кажущуюся легкость его перемещения в полностью распрямленном состоянии.
9. При сильных повреждениях трос замените.
Установка
1. Пропустите трос через пол и затяните болты крепления к полу.
2. Присоедините трос к селектору и вставьте оболочку троса в кронштейн.
3. Затяните гайку и вставьте скобу.
4. Переведите селектор в положение Р, убедитесь, что рычаг трансмиссии тоже находится в положении Р.
5. Наденьте трос на рычаг трансмиссии.
6. Закрепите оболочку троса скобами.
7. Отрегулируйте трос.
8. Установите центральную секцию передней панели, опустите автомобиль.
