Расположение диагностического разъема в салоне автомобиля

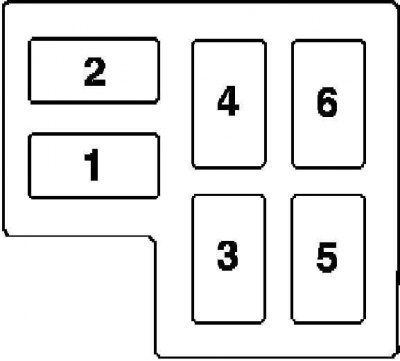

Выводы диагностического разъема
1 - корпус;; 3 - передача данных; 4 - прием данных; 5 - зажигание

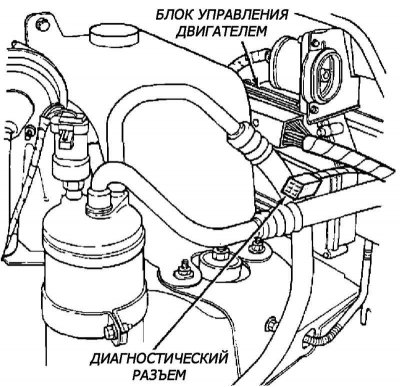

Расположение диагностического разъема под капотом двигательного отсека автомобиля.
Назначение выводов разъема блока управления трансмиссией
| С3 | сигнал регулятора давления |
| С4 | сигнал (датчика) положения дроссельной заслонки |
| С5 | выключатель повышающей передачи трансмиссии |
| С6 | сигнал тахометра через буфер |
| С7 | ( ) датчика оборотов вторичного вала трансмиссии |
| С8 | диагностическое питание батареи блока управления |
| С9 | дополнительное питание от замка зажигания |
| С10 | питание датчика ( 5В) |
| С11 | корпус датчика |
| С12 | корпус |
| С13 | контрольная лампа повышающей передачи |
| С14 | электромагнит трансмиссии |
| С15 | электромагнит переключения передач 3 - 4 трансмиссии |
| С16 | электромагнит управления регулятора давления трансмиссии |
| D1 | датчик скорости автомобиля |
| D2 | линия передачи данных (TX) |
| D3 | линия приема данных (RX) |
| D4 | корпус датчика положения дроссельной заслонки |
| D6 | температура жидкости АТ |
| D7 | (-) датчика оборотов вторичного вала трансмиссии |
| D8 | диагностическое питание батареи блока управления |
| D12 | корпус |
| D16 | электромагнит трансмиссии (питание) |
Разъем блока управления трансмиссией.
Расположение элементов управления
Коды диагностики автоматической трансмиссии 42RE (двигатель 4.0 л)
Мигающие коды отображаются контрольной лампой выключения повышающей передачи.
Перед началом считывания кодов проверьте надежность всех электрических разъемов и уровень трансмиссионной жидкости.
Дважды включите и выключите зажигание, снова включите. Выключатель режима повышающей передачи должен находиться в нормальном – включенном положении.
Выдача кодов начнется немедленно.
Код 55 обозначает конец выдачи кодов.
Для удаления кодов выньте на короткое время предохранитель трансмиссии в коробке или жгуте проводки. Не отсоединяйте батарею т.к. удалятся коды других систем управления автомобиля.
При использовании сканера (DRB III рекомендован Chrysler) или персонального компьютера для считывания кодов подключите его к диагностическому разъему, расположенному в левой части приборной панели, над педалью акселератора.
| 11 | Отсутствие сигнала датчика оборотов двигателя |
| 12 | Отсутствие сигнала датчика вторичного вала |
| 13 | Отсутствие сигнала датчика скорости автомобиля |
| 14 | Сигнал датчика давления регулятора |
| 15 | Сигнал положения дроссельной заслонки |
| 16 | Датчик температуры трансмиссии |
| 17 | Цепь выключателя повышающей передачи |
| 18 | Превышение напряжения питания |
| 19 | Не подается напряжение питания |
| 21 | Цепь электромагнита регулятора давления |
| 22 | Цепь электромагнитов переключения передач 2 - 3 |
| 23 | Цепь сцепления преобразователя вращения |
| 24 | Цепь контрольной лампы выключенного режима повышающей передачи |
| 25 | Ошибка контрольной суммы перепрограммируемого ПЗУ |
| 26 | Датчик давления регулятора |
| 55 | Конец сообщения |
