Радиатор
1. Расширительный бачок; 2. Держатель; 3. Крышка; 4. Кронштейн; 5. Верхний шланг радиатора; 6. Прокладка; 7. Пробка выпускного отверстия; 8. Резиновое крепление; 9. Шланг масляного радиатора (имеется не во всех исполнениях); 10. Радиатор; 11. Нижний шланг радиатора; 12. Вентилятор; 13. Мотор вентилятора; 14. Кожух вентилятора

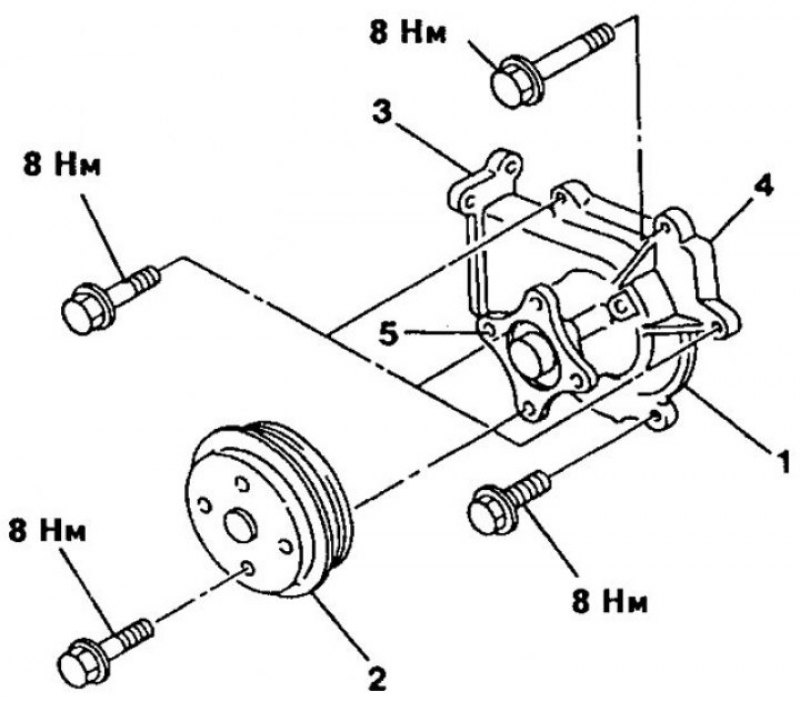

Насос охлаждения
1. Насос системы охлаждения; 2. Ременный шкив водяного насоса; 3. Фланец к термостату (перед сборкой покройте жидким герметиком, например, Loctite); 4. Фланец к блоку цилиндров (перед сборкой покройте жидким герметиком, например, Loctite); 5. Фланец ременного шкива
| Объем системы охлаждения | 7,1 л |
| Положение пробок вентиляционных и сливных отверстий на дизельном двигателе: | |
| – пробка сливного отверстия на двигателе | спереди слева, 70 Н·м |
| – пробка вентиляционного отверстия | слева спереди на впускном коллекторе |
| Термостат дизельного двигателя | |
| Предупреждение! Начало может быть различным в зависимости от типа термостата. | |
| Начало открытия | 88°С |
| Конец открытия | 100°С |
| Термовыключатель | |
| Место установки термовыключателя | в патрубке охлаждающей жидкости, к которому присоединяется нижний шланг радиатора (хотя, для разных модификаций, возможны варианты) |
| Температура включения темовыключателя | 90°С |
| Температура выключения темовыключателя | 88°С |
