Убедиться о отсутствии в масляном фильтре (1) посторонних материалов и проверить его на предмет засоров.
Проверить фильтр на наличие повреждений.
При обнаружении любых дефектов заменить масляный фильтр, заглушку и шайбу новыми одним комплектом.
Биение распределительного вала
1. Поставить призмы на разметочную плиту и уложить вал на призмы шейками № 2 и 5.
Внимание. Не укладывать на призму шейку №1 (ближняя к звёздочке вала), поскольку она имеет отличный от остальных диаметр.
2. Установить вертикальную ножку индикатор часового типа на шейке № 3.
3. Вращая вал руками о одну сторону, определить биение распределительного вала (амплитуда колебания стрелки).
4. Если измеренное значение не соответсвует техническим условиям, заменить распределительныйвал новым.
Высота кулачков распределительного вала

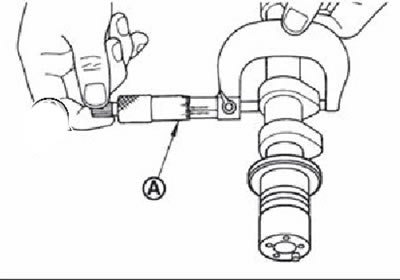

1. Микрометром измерить высоту кулачка распределительного вала.
2. Если измеренное значение не соответсвует техническим условиям, заменить распределиьалеьый вал новым.
Масляный зазор на шейке распределительного вала
Диаметр шейки распределительного вала
Измерить наружный диаметр шейки татптедпкитпкеього вала с помощью микрометра (А).
Диаметр постели распределительного вала
Затянуть болты кронштейна распределительных валов установленным моментом затяжки.
При помощи нутромера (А) измерить диаметр (В) постели распредвала.
Масляный зазор на шейке распредвала
(Масляный зазор) = (Диаметр постели) - (Диаметр шейки)
Если вычисленное биение превышает значения в технических условиях, заменить распределительный вал или головку блока цилиндров или то и другое.
Примечание. Кронштейн распределительных валов отдельно не заменяется, поскольку сни растачиваются в сборе с гслсвксй блока цилиндров. Заменять головку блока цилиндров в сборе.
Проверка осевого зазора распределительного вала
Установить ножку индикатора часового типа на передний торец распределительного вала параллельно его оси. Перемещая вал вперёд и назад, измерить величину осевого зазора.
Проверить, находятся ли указанные ниже размеры в допустимых пределах:

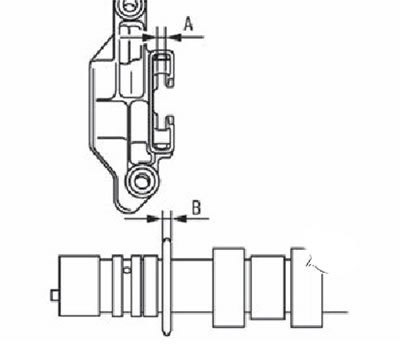

Размах "А" канзаки постели №1 головки блока цилиндров. Стандартное раачнаин: 4.000-4.030 мм.
Размар "е" фланца ацапpeдeли-тельного вала. Стандартное значение: 3.877-3.925 мм.
С учётом приведённых технических условий принимается решение о замене распредвала и/или головки цилиндров.
Биение звездочки распредвала
1. Поставить призмы на разметочную плиту и уложите вал на призмы шейками № 2 и 5.
Внимание. Не укладывать на призму шейку №1 (ближняя к звёздочке вала), поскольку она имеет отличный от остальных диаметр.
2. При помощи индикатора часового типа (А) измерить осевое биение звёздочки (амплитуда стрелки).
Если измеренное значение не со ответствует техническим условиям, заменить звёздочку.
Толкатель клапана
Проверить поверхности толкателей на наличие трещин и износа.
При наличии подобных дефектов замените толкатель.
Зазор между толкателем и стенками гнезда
Наружный диаметр толкателя
Измерить микрометром (А) наружный диаметр толкателей клапанов.
Диаметр гнезда толкателя

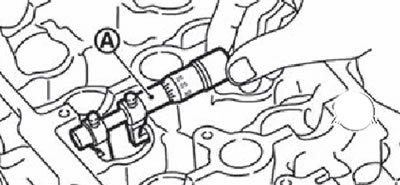

При помощи нутромера (А) измерить диаметр гнезда толкателя.
[Источник статьи доступен на сайте: autoinstruction.ru]
Зазор между толкателем и стенкой гнезда
(Зазор) = (Диаметр гнезда) - (Наружный диаметр толкателя)
Если вычисленное значение зазора не соответствует техническим условиям, то, основываясь на измеренных значениях диаметра толкателя и гнезда, заменить толкатель и/или головку блока цилиндров.
