Снятие
1. Снять впускной коллектор (см. главу "Система впуска и выпуска").
2. Снять катушки зажигания.
Внимание.
- Не допускать ударов по катушкам зажигания или их падений.
- Не разбирать катушки зажигания.
3. Снять правый кабель массы.
4. Подпереть нижнюю поверхность двигателя трансмиссионным домкратом, после чего снять монтажный кронштейн двигателя с правой монтажной подушкой.
5. Снять защиту топливопровода.
6. Снять крышку маслозаправочного отверстия.

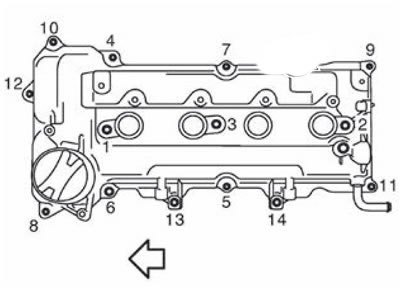

7. Снять крышку коромысел.
Примечание. Отвернуть болты крепления в последовательности, обратной указанной на рисунке. Стрелка указывает переднюю часть двигателя.
Примечание. Позиции 13 и 14 на рисунке используются для крепления защиты тпливопровода.
8. Снять прокладку с крышки коромысел.
9. При помощи скребка удалить все остатки герметика с головки блока цилиндров и передней крышки.
Внимание. Соблюдать осторожность, чтобы не поцарапать и не повредить контактные поверхности при удалении остатков герметика.
Установка
1. Установить крышку коромысел следующим образом:
Установить прокладку на крышку коромысел.
Примечание.
- Проверить крышку коромысел на наличие повреждений или посторонних материалов.
- Убедиться в том, что прокладка надежно вставлена в монтажные канавки крышки коромысел.
- Для двух отверстий под болты, указанных на рисунке, надеть прокладку на бобышки отверстий под болты в крышке коромысел. Благодаря этому прокладка не спадет с крышки.
Нанести герметик на указанные на рисунке места.
1. Головка блока цилиндров. 2. Передняя крышка.
Примечание. Использовать оригинальный герметик NISSAN или эквивалентный.
Информация скопирована с сайта autoinstruction.ru
2. Установить крышку коромысел на головку блока цилиндров.
Внимание. Убедиться в том что прокладка не спала с крышки.
3. Затянуть болты в два подхода в указанной на рисунке последовательности.
Примечание. Стрелка на рисунке показывает переднюю часть двигателя.
4. Установить остающиеся детали в последовательности обратной снятию.
