Снятие
1. Поднимите автомобиль и снимите колеса.
2. Открутите гайки и болты с шарового шарнира поперечного рычага и снимите поперечный рычаг с поворотного кулака.

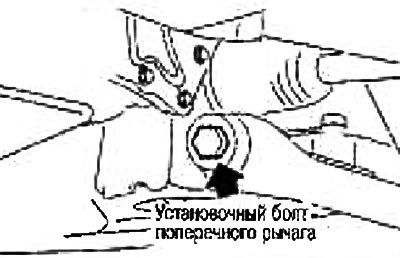

3. Открутите гайки и болты с поперечного рычага и снимите поперечный рычаг с балки подвески.
Примечание: При снятии левого поперечного рычага (на моделях с АКП) опустите балку подвески с тем, чтобы открутить болты во избежание касания и ослабления болтов спереди автомобиля. Снимите балку подвески. См. раздел «Балка передней подвески».
- а. Установите домкрат под балку подвески.
- b. Ослабьте крепежный болт левой управляющей тяги, крепежный болт правой управляющей тяги (со стороны балки подвески), крепежные болты балки подвески (слева/справа). Опустите балку подвески с тем, чтобы открутить крепежные болты поперечного рычага.
Проверка после снятия
Визуальная проверка
Проверьте, нет ли деформации, трещин и других повреждений на поперечном рычаге и втулке. При необходимости замените.
Проверка шарового шарнира
Подвигайте наконечник шарового шарнира рукой и убедитесь, что он перемещается свободно без заедания.
Проверка момента раскачивания
Внимание: Перед проведением измерения не менее десяти раз подвигайте наконечник шарового шарнира рукой и убедитесь, что он перемещается свободно.

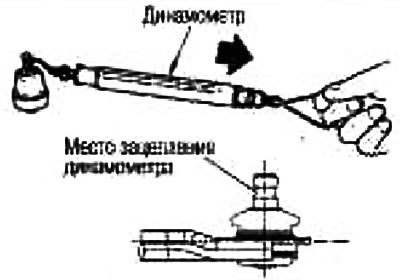

Зацепите динамометр за крепежное отверстие под шплинт. Убедитесь, что значение, измеренное динамометром, в пределах нормы, когда наконечник шарового шарнира начинает движение.
Момент раскачивания: 0,5-4,9 Н·м (0,05-0,5 кг·м)
Показание динамометра: 15,4-150,8 Н (1,6-15,4 кг)
Если измеренное значение отличается от нормы, замените поперечный рычаг.
Проверка осевого люфта
Подвигайте наконечник шарового шарнира в осевом направлении и проверьте люфт.
Осевой люфт: 0 мм
Если имеется люфт, замените поперечный рычаг в сборе.
Установка
Моменты затяжки см. в разделе «Передняя подвеска в сборе». Установка выполняется в порядке, обратном снятию.
Затягивайте крепежные болты поперечного рычага, когда автомобиль находится в ненагруженном состоянии и стоит колесами на ровном месте.
После установки проверьте углы установки передних колес. См. раздел «Проверка углов установки передних колес».
