Снятие
Внимание:
- Прежде чем приступить к обслуживанию системы SRS, поверните ключ зажигания в положение «OFF», отсоедините оба кабеля от аккумулятора и выждите не менее 3 минут.
- Проводите работы, находясь сбоку от модуля подушки безопасности переднего пассажира.
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
1. Снимите ящик для перчаток в сборе. См. главу Кузов.

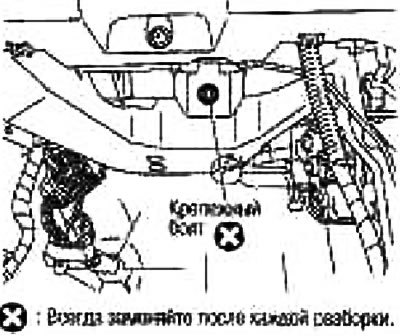

2. Открутите крепежный болт модуля подушки безопасности.
Крепежный болт: Момент затяжки: 24,5 Н·м (2,5 кг·м)
3. Отсоедините разъем от модуля подушки безопасности переднего пассажира.
4. Снимите верхнюю секцию приборной панели со стороны пассажира. См. главу Кузов.

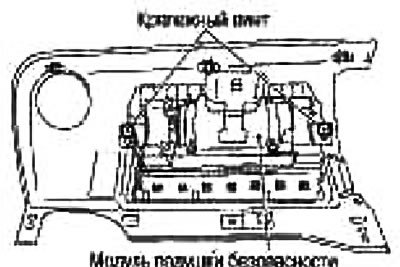

5. Открутите крепежные винты модуля подушки безопасности.
6. Выньте модуль подушки безопасности из верхней секции приборной панели со стороны пассажира.
Примечание: Отожмите и выньте переднюю и за днюю защелки модуля подушки безопасности.
Внимание:
- Кладите модуль подушки безопасности переднего пассажира предупреждающей табличкой вверх.
- Не вставляйте посторонние предметы (отвертки и т.п.) в модуль подушки безопасности переднего пассажира.
- Не пытайтесь разбирать модуль подушки безопасности переднего пассажира.
- После откручивания не используйте старые болты, замените их новыми.

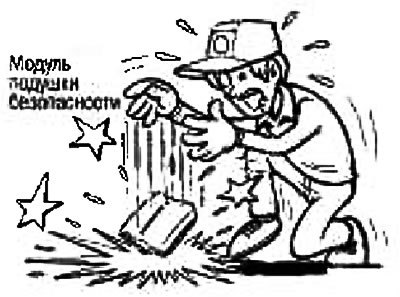

- Если модуль подушки безопасности переднего пассажира уронили или ударили, замените его.
- Не подвергайте модуль подушки безопасности переднего пассажира воздействию температур выше 90°С.
- Не допускайте попадания масла, смазки или воды на модуль подушки безопасности переднего пассажира.

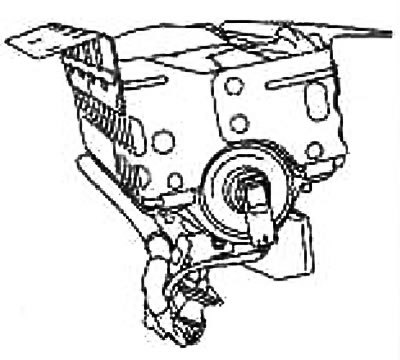

- После развертывания модуля подушки безопасности переднего пассажира следует заменить приборную панель в сборе.
 |
 |
Установка
Установка выполняется в порядке, обратном снятию.
Внимание:
- Проводите работы, находясь сбоку от модуля подушки безопасности переднего пассажира или под ним.
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
- По завершении работ проведите самодиагностику и убедитесь, что неисправностей не обнаружено.
