ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Предостережение: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.
Предостережение: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.
Демонтаж
1. Выполните все правила безопасности при работе с системами пассивной безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).
2. Снимите верхнюю крышку панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя панель - панель управления.
3. Снимите нижнюю панель.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления.

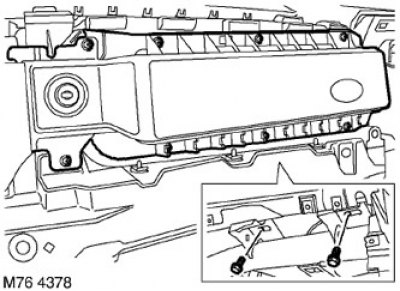

4. Выверните 8 винтов Torx крепления подушки безопасности к передней части панели управления.
5. Выверните 2 винта снизу подушки безопасности.
6. Освободите модуль подушки безопасности с панели управления.
Внимание: Не допускайте, чтобы модуль подушки безопасности висел на кабеле питания.
7. Отъедините колодку от разъема модуля подушки безопасности.
8. Снимите модуль подушки безопасности.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
Предостережение: Храните модель подушки безопасности развертываемой стороной вверх. Если подушку безопасности хранить стороной развертывания вниз, то при случайном срабатывании ее подбросит вверх с достаточной силой, чтобы вызвать серьезную травму.
Предостережение: Храните подушки безопасности или преднатяжители в специально отведенном для этого месте. Если такого места нет, то храните эти элементы в багажнике или багажном отделении автомобиля, сообщив об этом мастеру.
9. Снимите узел замка перчаточного ящика с модуля подушки безопасности.
Сборка
Примечание: При необходимости замены компонента системы пассивной безопасности следует записать штрих-код нового компонента.
1. Установите узел замка перчаточного ящика на модуль подушки безопасности.
2. Установите модуль подушки безопасности на панель управления и подсоедините колодку к разъему модуля.
3. Заверните винты модуля подушки безопасности и затяните их с моментом 22 Н·м.
4. Установите и затяните винты крепления модуля подушки безопасности.
5. Установите на место нижнюю панель.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления.
6. Установите крышку панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя панель - панель управления.
7. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.
