Поворотный токосъемник (Range Rover 3)

Оглавление: Демонтаж ↓ Сборка ↓

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Предостережение: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.

Демонтаж

1. Выполните все правила безопасности при работе с системой пассивной безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).

2. Снимите рулевое колесо.

РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Рулевое колесо.

3. Снимите верхнюю и нижнюю накладки рулевой колонки.

РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Верхние накладки рулевой колонки в сборе с колонкой.

Внимание: Поверните рулевое колес в положение, соответствующее положению колес для прямолинейного движения. Это обеспечит блокировку токосъемника, когда рулевое колесо будет снято.

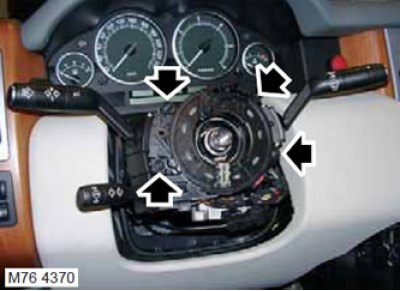

4. Выверните 4 винта Torx крепления узла поворотного токосъемника к рулевой колонке. Снимите узел токосъемника.

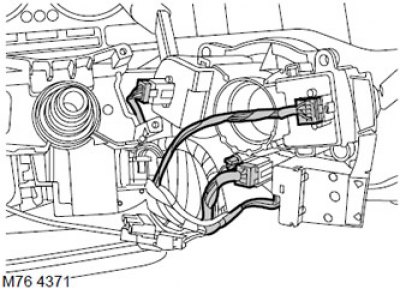

5. Отсоедините 5 колодок от разъемов узла поворотного вращающегося токосъемника.

6. Снимите узел токосъемника в сборе.

Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

7. Ослабьте защёлки и отсоедините выключатели от узла токосъемника.

Сборка

1. Установите выключатели на узел токосъемника.

2. Присоедините колодки к разъемам узла токосъемника.

3. Установите узел токосъемника на рулевую колонку, заверните и затяните винты Torx.

4. Установите верхнюю и нижнюю накладки рулевой колонки.
