ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Предостережение: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.
Предостережение: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.
Демонтаж
1. Выполните все правила безопасности при работе с системами пассивной безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).

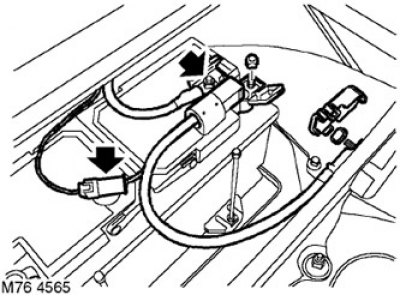

2. Снимите крышку и отверните гайку, которая крепит "положительную" клемму к блоку аварийного отключения аккумуляторной батареи. Отведите "положительную" клемму в сторону.
3. Снимите крышку и ослабьте гайку крепления блока аварийного отключения к терминальному наконечнику аккумуляторной батареи.
4. Отсоедините колодку от разъема блока аварийного отключения аккумуляторной батареи.
5. Снимите крышку и отверните гайку крепления блока аварийного отключения к корпусу соединительной коробки.
6. Снимите блок аварийного отключения аккумуляторной батареи.
Сборка
Примечание: При необходимости замены компонента системы SRS следует записать штрих-код нового компонента.
1. Убедитесь в чистоте терминальных выводов аккумуляторной батареи.
2. Установите блок аварийного отключения в соединительную коробку, наверните гайку и затяните ее с моментом 25 Н·м. Установите крышку.
3. Присоедините блок аварийного отключения к "положительному" терминальному наконечнику аккумуляторной батареи и затяните гайку. Установите крышку.
4. Наденьте "положительную" клемму на блок аварийного отключения, наверните гайку и затяните ее с моментом 25 Н·м. Установите крышку.
5. Присоедините колодку к разъему блока аварийного отключения аккумуляторной батареи.
6. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.
