ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Предостережение: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.
Предостережение: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную" клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.
Внимание: Датчик бокового удара должен заменяться каждый раз после имевшего место бокового удара. Заменять следует только датчик той стороны, с которой пришелся удар.
Демонтаж
1. Выполните все правила безопасности при работе с системами пассивной безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).
2. Снимите панель двери.
ДВЕРИ, РЕМОНТНЫЕ РАБОТЫ, Панель двери - передняя дверь.

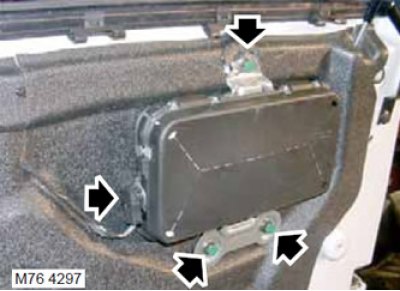

3. Отсоедините колодку от разъема модуля подушки безопасности.
4. Выверните и выбросьте 3 винта крепления модуля подушки безопасности.
5. Снимите модуль подушки безопасности.
Предостережение: Храните модель подушки безопасности развертываемой стороной вверх. Если подушку безопасности хранить стороной развертывания вниз, то при случайном срабатывании ее подбросит вверх с достаточной силой, чтобы вызвать серьезную травму.
Предостережение: Храните подушки безопасности или преднатяжители в специально отведенном для этого месте. Если такого места нет, то храните эти элементы в багажнике или багажном отделении автомобиля, сообщив об этом мастеру.
Сборка
Примечание: При необходимости замены компонента системы пассивной безопасности следует записать штрих-код нового компонента.
1. Установите модуль подушки безопасности в дверь, заверните новые винты и затяните их с моментом 9 Н·м.
2. Присоедините колодку к разъему модуля подушки безопасности.
3. Установите панель передней двери.
ДВЕРИ, РЕМОНТНЫЕ РАБОТЫ, Панель двери - передняя дверь.
4. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.
