Внимание! Соблюдайте общие правила безопасности при обращении с пиротехническими модулями подушек безопасности, преднатяжителей ремней безопасности и устройства отключения АКБ. Соблюдать специальные указания для подушки безопасности водителя и переднего пассажира. Электростатический разряд может вызвать срабатывание подушек безопасности. Поэтому перед отсоединением проводов активации и массы необходимо снять с себя электростатический заряд. Для этого можно, например, коснуться рукой кузова или собачки дверного замка.
Отсоединить клеммы АКБ. Снять с передней панели вещевой ящик на стороне переднего пассажира вместе с кронштейном. Отсоединить разъём -4- пиропатрона 1 подушки безопасности переднего пассажира.
 |
 |

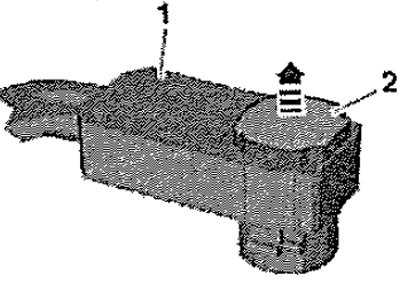

Для этого отпереть фиксатор -2- маленькой отвёрткой -стрелка-и отсоединить разъём -1-.

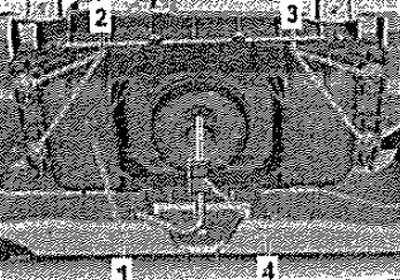

Вывернуть винты -2- (7 Нм) и -3- (7 Нм). Вынуть модуль подушки безопасности переднего пассажира -1- по направлению вниз.
Осторожно! Положить модуль подушки безопасности мягкой стороной вверх.
Установка
Установка в обратном порядке.
Указание: Проверить, чтобы разъём был хорошо подсоединён и зафиксировался со слышимым щелчком. Следить за тем, чтобы провода нигде не были пережаты.

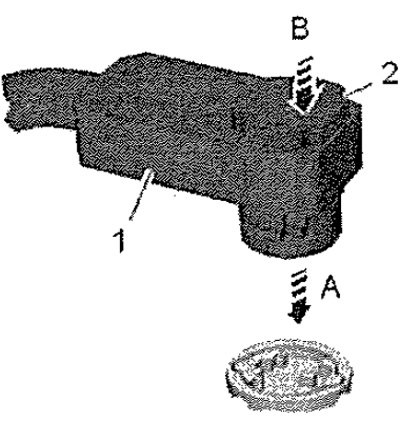

Подсоединить разъём -1- к пиропатрон подушки безопасности -стрелка а-. Нажать на фиксатор -2- разъёма по -стрелке В-, при этом разъём доводится до упора и одновременно фиксируется в пиропатроне.
Указание: Перед вворачиванием винтов обязательно очистить резьбу самих винтов и их гаек в передней панели.
Включить зажигание. Подсоединить клеммы АКБ.
Снятие и установка выключателя с замком для отключения подушки безопасности переднего пассажира
Внимание! Во время работ с подушками безопасности соблюдать общие правила безопасности при обращении с пиротехническими модулями подушек безопасности, преднатяжителей ремней безопасности и устройства отключения АКБ.

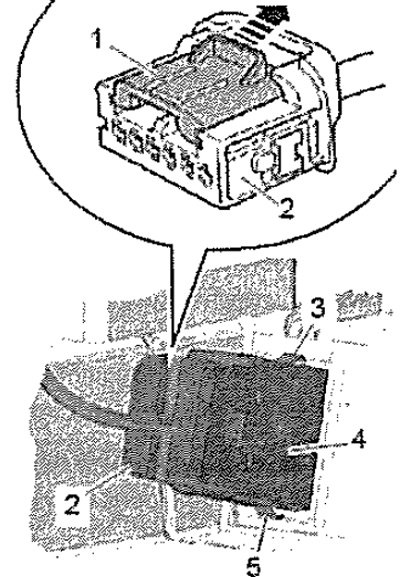

Выключить зажигание. Снять с передней панели вещевой ящик на стороне переднего пассажира вместе с кронштейном. Нажав на фиксатор -1- по -стрелке-, отпереть разъём. Отсоединить разъём -2-. Отпереть пружинные защёлки -3- и -5-. Вытолкнуть выключатель -4- из корпуса.
Установка
Указание: Проверить, чтобы разъём был хорошо подсоединён и зафиксировался со слышимым щелчком. Следить за тем, чтобы провода нигде не были пережаты.
Проверить, чтобы выключатель зафиксировался в корпусе со слышимым щелчком.
