После устранения неисправности поверните ключ зажигания в положение «ON». Диагностический режим переключается на пользовательский. При этом результат самодиагностики стирается.

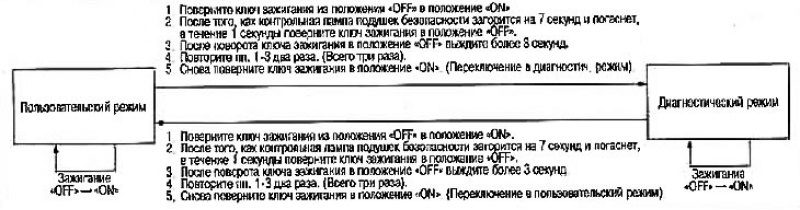

Как переключаться между режимами самодиагностики.
Внимание:
- В пользовательском режиме, когда контрольная лампа «AIR BAG» не мигает, переключение в диагностический режим при помощи ключа зажигания невозможно.
- В диагностическом режиме, когда неисправностей не обнаружено, переключиться в пользовательский режим можно поворотом ключа зажигания из положения «OFF» в положение «ON».
Как стереть результаты самодиагностики
После устранения неисправности поверните ключ зажигания в положение «OFF» не менее, чем на одну секунду, затем - обратно в положение «ON». Диагностический режим переключается на пользовательский. При этом результат самодиагностики стирается.
Таблица кодов миганий контрольной лампы
После устранения неисправностей или неисправностей прерывистого типа, обнаруженных ранее, результаты диагностики (введенные в память ранее) могут быть не стерты из памяти.

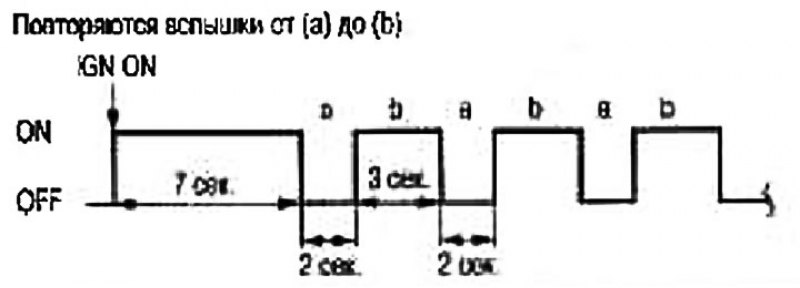

Образцы мигании лампы
Порядок устранения неисправности:
- 1. Сотрите содержимое памяти. (Результаты диагностики стираются после поворота ключа зажигания из положения «OFF» в положение «ON»)

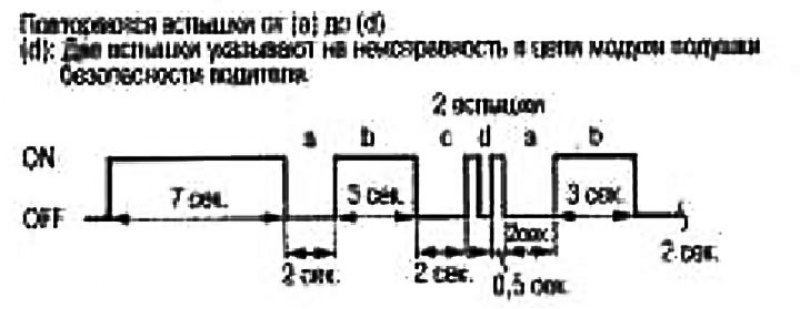

Модуль подушки безопасности водителя
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените спиральный провод.
- 4. Замените модуль подушки безопасности водителя (Перед утилизацией ее следует развернуть)
- 5. Замените блок диагностических датчиков.
- 6. Замените смежную электропроводку.
(Исходник статьи на этом веб-сайте Autoinstruction.ru)

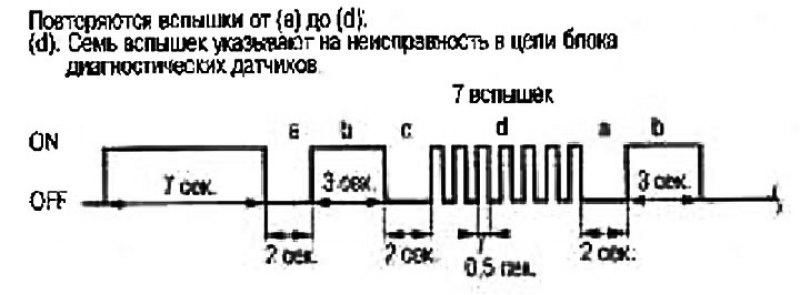

Блок диагностических датчиков
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените блок диагностических датчиков
- 4. Замените смежную электропроводку.

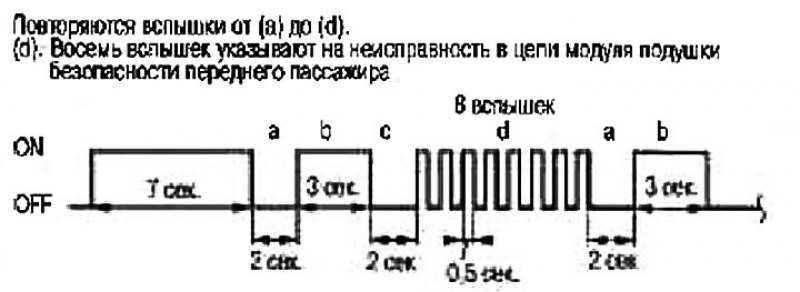

Модуль подушки безопасности переднего пассажира
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените модуль подушки безопасности переднего пассажира. (Перед утилизацией ее следует развернуть).
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

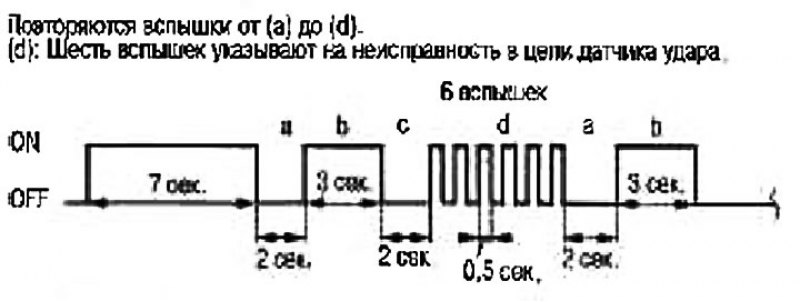

Датчик удара
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените датчик удара.
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

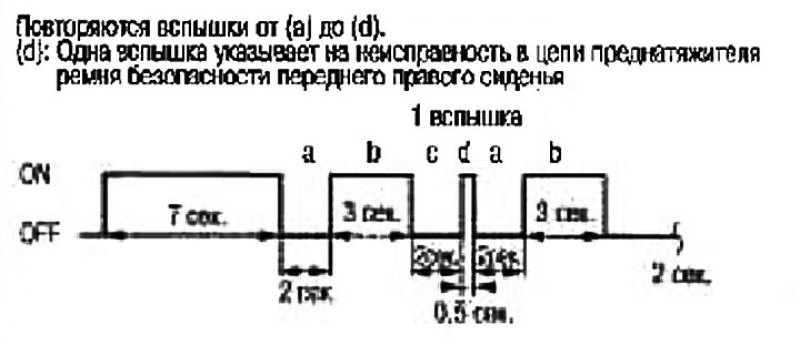

Преднатяжитель ремня безопасности переднего правого сиденья
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените преднатяжитель ремня безопасности переднего правого сиденья. (Перед утилизацией его следует привести в неработоспособное состояние).
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

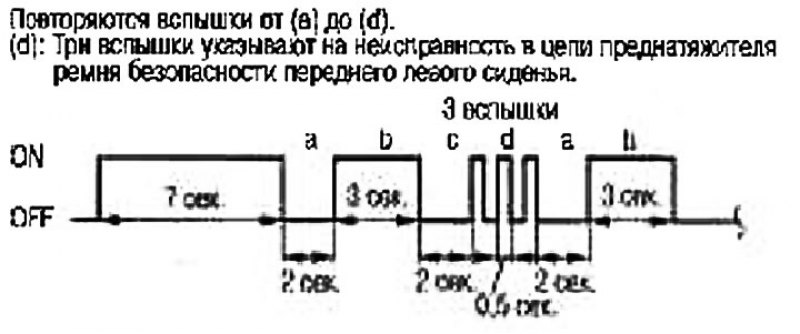

Преднатяжитель ремня безопасности переднего левого сиденья
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените преднатяжитель ремня безопасности переднего левого сиденья (Перед утилизацией его следует привести в неработоспособное состояние).
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

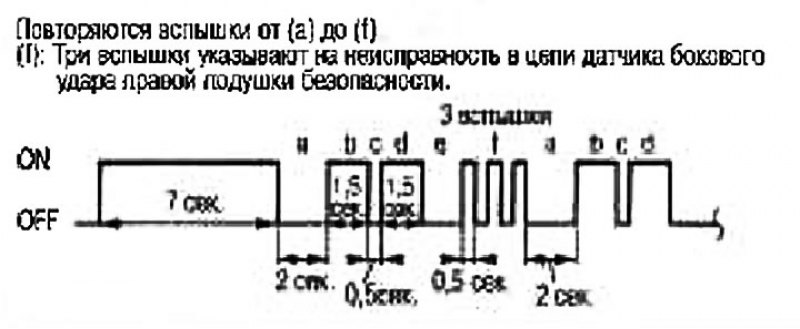

Датчик бокового удара правой подушки безопасности
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените датчик бокового удара правой подушки безопасности.
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

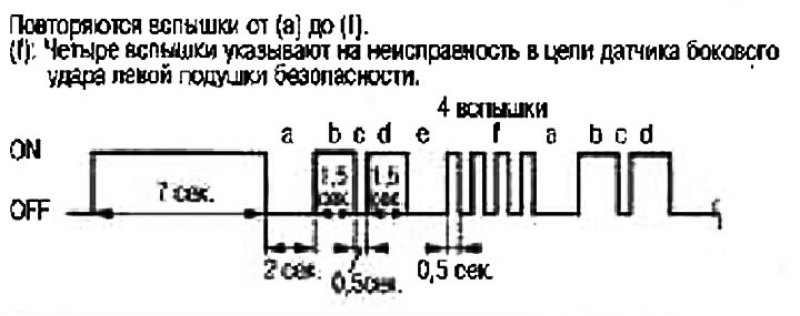

Датчик бокового удара левой подушки безопасности
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените датчик бокового удара левой подушки безопасности.
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

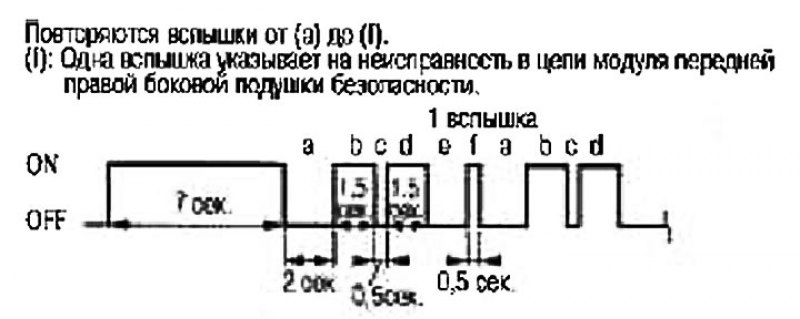

Модуль передней правой боковой подушки безопасности
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените модуль передней правой боковой подушки безопасности (Перед утилизацией ее следует развернуть).
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

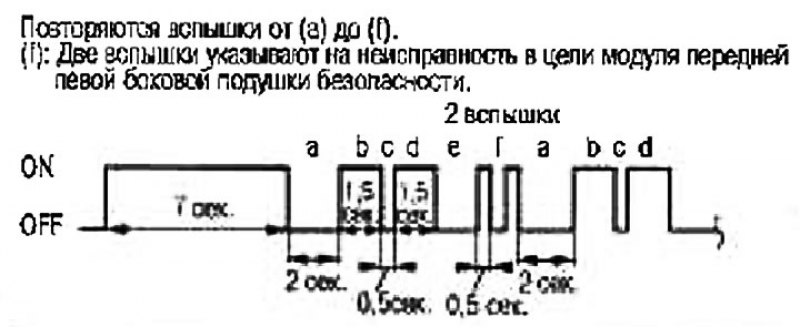

Модуль передней левой боковой подушки безопасности
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените модуль передней левой боковой подушки безопасности (Перед утилизацией ее следует развернуть).
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

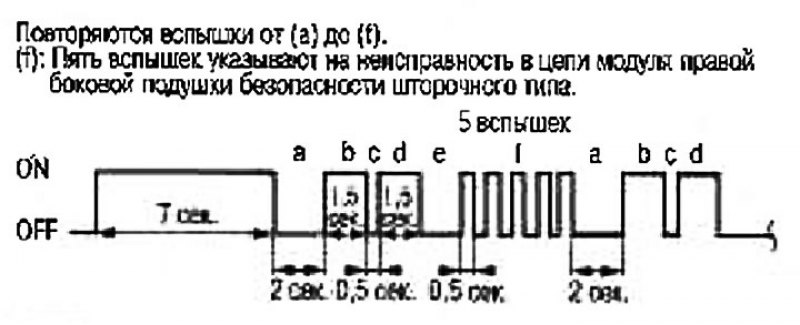

Модуль правой боковой подушки безопасности шторочного типа
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените модуль правой боковой подушки безопасности шторочного типа (Перед утилизацией ее следует развернуть).
- 4. Замените блок диагностических датчиков.
- 5. Замените смежную электропроводку.

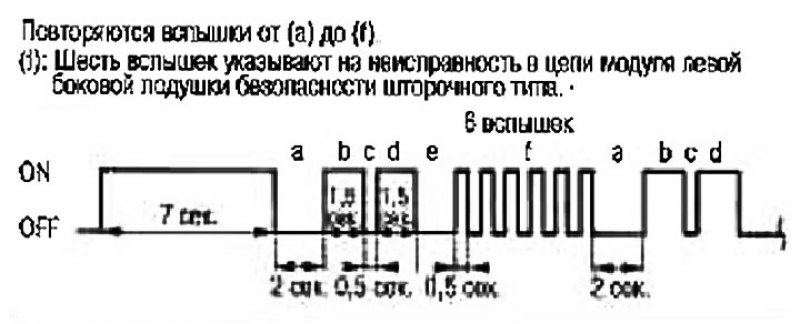

Модуль левой боковой подушки безопасности шторочного типа
Порядок устранения неисправности:
- 1. Выполните визуальную проверку разъемов электропроводки.
- 2. При обнаружении видимых повреждений замените электропроводку.
- 3. Замените модуль левой боковой подушки безопасности шторочного типа (Перед утилизацией ее следует развернуть).
- 4. Замените блок диагностических датчиков
- 5. Замените смежную электропроводку
