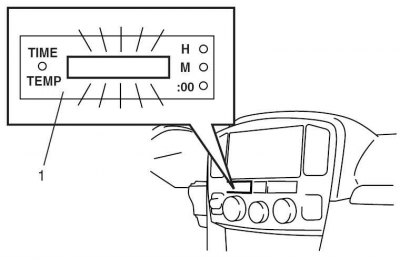

В случае обнаружения системой неисправности, дисплей "Часы/Темп." (1) начнет мигать и зона, в которой была обнаружена неисправность, будет занесена в память блока управления электроникой кузова.

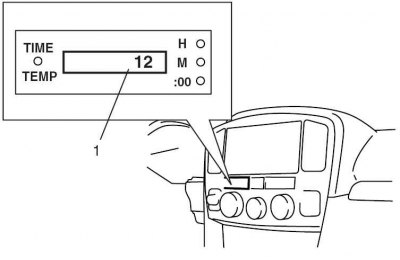

При заземлении диагностической клеммы (3) блока управления кузовной электроникой, зона неисправности будет отображаться на дисплее "Часы/Темп." (1) в виде кода КДН и период обновления кода составит 3 секунды (ниже показана таблица соответствия).

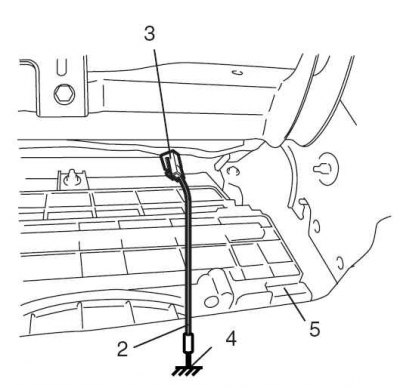

1 - дисплей "Часы/Темп."; 2 - ремонтный провод; 3 - диагностическая клемма; 4 - "масса" корпуса; 5 - фрагмент воздухозаборника
(Посмотрите оригинал на портале: «AutoInstruction.ru»)
| Состояние системы | Дисплей Часы/Темп | ||
| Клемма диагностического коммутатора не заземлена | Клемма диагностического коммутатора заземлена | ||
|
В настоящее время в исправном состоянии | Ранее неисправностей не обнаружено | Включен | КДН 12 |
| Ранее были обнаружены неисправности | Включен | История КДН | |
|
В настоящее время в неисправном состоянии | Ранее неисправностей не обнаружено | Мигает | Текущий КДН |
| Ранее были обнаружены неисправности | Мигает | Текущий КДН и история КДН | |
