1. Боковая крышка
2. Модуль подушки безопасности водителя
Снятие
Внимание:
- Прежде чем приступить к обслуживанию системы SRS, поверните ключ зажигания в положение «OFF», отсоедините оба кабеля от аккумулятора и выждите не менее 3 минут.
- Проводите работы, находясь сбоку от модуля подушки безопасности водителя.
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
1. Снимите боковые крышки.

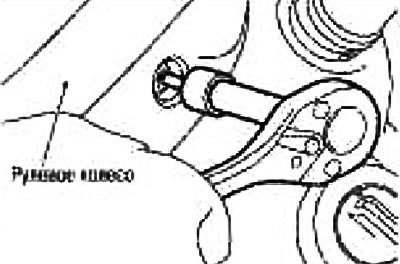

2. Выверните спец. болты с левой и правой сторон (см. рис.).
Спецболт (болт TОRX T30): Момент затяжки : 9,3 Н·м (0,95 кг·м)
3. Отсоедините разъем промежуточной электропроводки от выключателя рулевого колеса.
4. Отсоедините разъем электропроводки от подушки безопасности и снимите модуль подушки безопасности водителя.
Внимание:

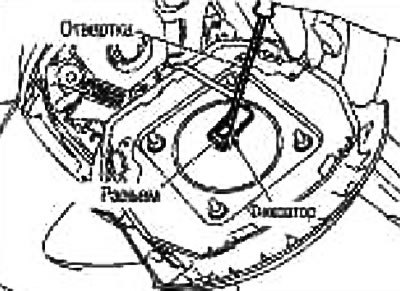

- При подсоединении/отсоединении разъема от модуля подушки безопасности водителя вставьте отвертку с плоским жалом, обернутым лентой, в прорезь, подденьте фиксатор и отсоедините разъем.
- Подсоединяйте разъем с отжатым фиксатором, затем вдавите фиксатор в разъем.
- После установки разъема убедитесь, что фиксатор полностью вдавлен.

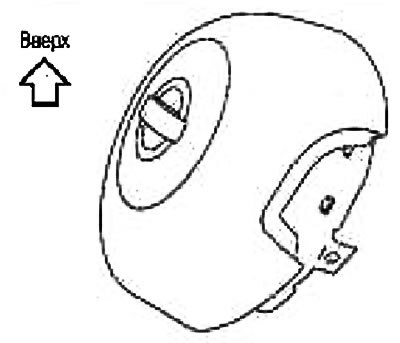

- Кладите модуль подушки безопасности водителя накладкой рулевого колеса вверх.
- Не вставляйте посторонние предметы (отвертки и т.п.) в модуль подушки безопасности водителя.
- Не пытайтесь разбирать модуль подушки безопасности водителя.
- После откручивания не используйте старые болты; замените их новыми.
- Не подвергайте модуль подушки безопасности водителя воздействию температур выше 90°С.
- Если модуль подушки безопасности водителя уронили или ударили, замените его.
- Не допускайте попадания масла, смазки или воды на модуль подушки безопасности водителя.
 |
 |
Установка
Установка выполняется в порядке, обратном снятию.
Внимание:
- Проводите работы, находясь сбоку от модуля подушки безопасности.
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
- По завершении работ проведите самодиагностику и убедитесь, что неисправностей не обнаружено.
