Внимание! См. предупреждения в начале Раздела Сбрасывание давления в системе питания.
Снятие
1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания) и снимите крышку с заливной горловины топливного бака.
2. Снимите заднее сиденье (см. Главу Кузов).

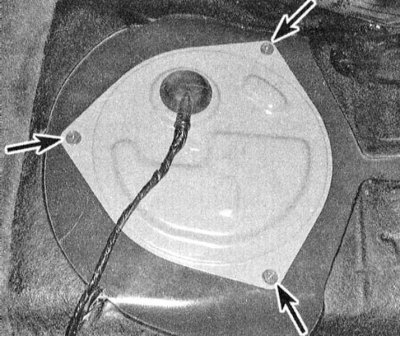

3. Снимите крышку доступа к сборке топливного насоса/датчика расхода топлива. Отсоедините от сборки электропроводку и отведите жгут в сторону.
4. Отсоедините от сборки линии подачи и возврата топлива, выверните крепежные винты. На моделях с 1995 г. вып. отдайте стопорное кольцо.
Модели 1993 и 1994 г.г. вып.

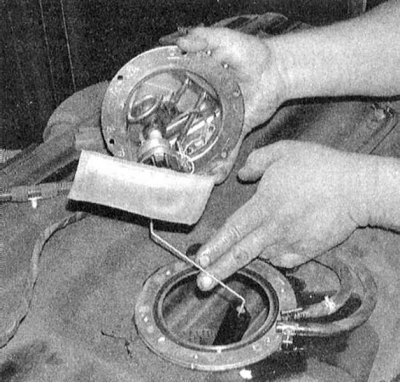

1. Аккуратно извлеките сборку бензонасоса с датчиком расхода топлива из топливного бака.
Внимание! Постарайтесь не повредить поплавок и не погнуть его рычаг.
2. Аккуратно поддев, снимите сетчатый фильтр топливозаборника бензонасоса.
Материал скопирован с онлайн-ресурса [Autoinstruction]

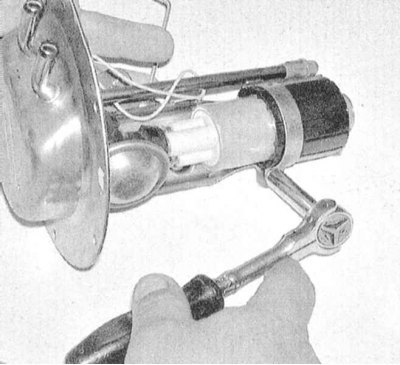

3. Отпустите стяжной болт крепежного хомута сборки.
4. Отпустите нижний хомут крепления топливного шланга, отсоедините электропроводку и высвободите насос из несущего кронштейна сборки.
Модели с 1995 г. вып.
1. Аккуратно высвободите сборку датчика расхода топлива из топливного бака, подняв ее как можно выше.
2. Сдвиньте вниз крепежный хомут и отсоедините шланг от штуцера с нижней стороны крышки.
3. Отсоедините от крышки электропроводку топливного насоса.
4. Отведите сборку датчика расхода топлива с крышкой в сторону.
Внимание! Постарайтесь не повредить поплавок и не погнуть его рычаг.
5. Просунув руку внутрь топливного бака через отверстие доступа, отпустите фиксатор крепления кожуха бензонасоса и извлеките сборку последнего из бака.
6. Аккуратно поддев, снимите с насоса сетчатый фильтр топливозаборника. Проверьте фильтр на наличие признаков загрязнения и нарушения проходимости. Отсоедините шланг от выпускного штуцера насоса.
7. Отожмите стопорные язычки и расчлените кожух насосной сборки на две половины. Извлеките насос из кожуха.
Установка
1. Сборка производится в порядке, обратном порядку демонтажа компонентов.
2. Не забудьте зачистить сопрягаемую поверхность посадочного фланца сборки и канавку под установку уплотнительного кольца на бензобаке.
3. Заменив уплотнительное кольцо, заправьте сборку в бак.
4. Проследите за порядком подсоединения топливных линий и ориентации их относительно сборки и бака. Прочно затяните крепежные винты.
5. Восстановите исходное подсоединение электропроводки, установите на место крышку доступа к сборке и заднее сиденье.
