Примечание. Регулировка торосов газа и привода темпостата производится в аналогичной манере.
Снятие
1. Отсоедините тросы газа и (при соответствующей комплектации автомобиля) темпостата от рычага привода дроссельной заслонки.

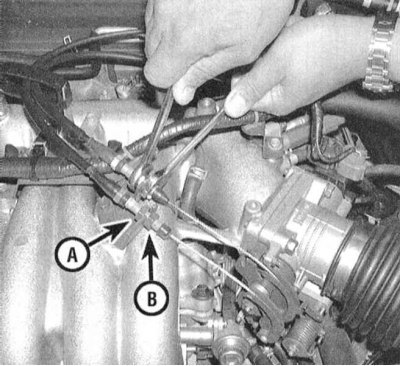

2. Ослабьте стопорную и регулировочную гайки и высвободите трос акселератора из своего кронштейна.
3. Под панелью приборов в водительском ножном колодце отсоедините трос акселератора от рычага педали газа, выверните болты крепления тросовой сборки к переборке двигательного отсека.
4. Отпустите оставшиеся промежуточные фиксаторы торса.
5. Втяните трос через переборку в двигательный отсек и снимите его с автомобиля.
Установка
1. Установка производится в обратном порядке. Проследите за правильностью прокладки троса и надежностью крепления его во всех предусмотренных фиксаторах.
2. В случае необходимости промажьте герметиком узел пропускания троса через переборку во избежание попадания влаги в салон автомобиля.
Регулировка
1. Регулировка троса акселератора производится следующим образом:
- a) Потянув за трос, выберите всю его слабину;;
- b) Отдайте регулировочную гайку до появления свободного хода рычага привода дроссельной заслонки;
- c) Отдайте регулировочную гайку троса на 1.5÷2 оборота;
- d) Затяните контргайку;
- e) Удостоверьтесь в полноте открывания дроссельной заслонки при выжимании педали газа до пола и возврате ее в исходное (закрытое) положение при отпускании педали. Удостоверьтесь в отсутствии признаков заклинивания;
Смотрите оригинал на указанном сайте: AutoInstruction.ru
2. Порядок выполнения регулировки троса темпостата:
- a) Удостоверьтесь правильности регулировки троса газа;
- b) Отпустите регулировочную гайку троса темпостата до появления свободного хода рычага заслонки;
- c) Отдайте регулировочную гайку троса еще на пол оборота - оборот;
- d) Затяните контргайку и проверьте исправность функционирования темпостата.
