Примечание: после сборки необходимо проверить натяжение ремней (1) и (2) и при необходимости отрегулировать натяжение ремня (2). Ввиду наличия автоматического натяжного устройства регулировка натяжения ремня (1) не требуется.
Данные операции описаны в разделе «Техническое обслуживание».
Снятие ремня привода компрессора кондиционера
Примечание: если планируется дальнейшее использование данного ремня, перед снятием нанесите мелом на его нерабочую поверхность стрелку, указывающую направление вращения шкивов.

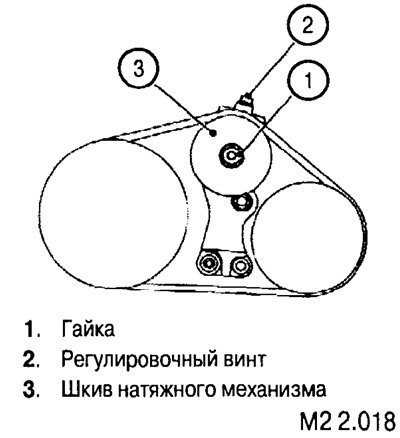

Ослабьте гайку крепления шкива. Вращая регулировочный винт натяжного механизма (против часовой стрелки), ослабьте и снимите ремень со шкивов.
Снятие ремня привода генератора и насоса усилителя рулевого управления
Примечание: если планируется дальнейшее использование данного ремня, перед снятием нанесите мелом на его нерабочую поверхность стрелку, указывающую направление вращения шкивов.
Используя накидной ключ, поверните автоматическое натяжное устройство и вставьте в его отверстие шестигранник (чтобы зафиксировать механизм). Снимите ремень со шкивов.
Установка ремня производится в обратном порядке.
Снятие шкива

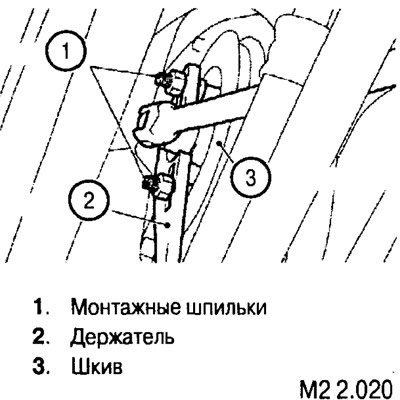

Для откручивания винта крепления шкива используйте монтажные шпильки (1) и держатель (2), как показано на рисунке.

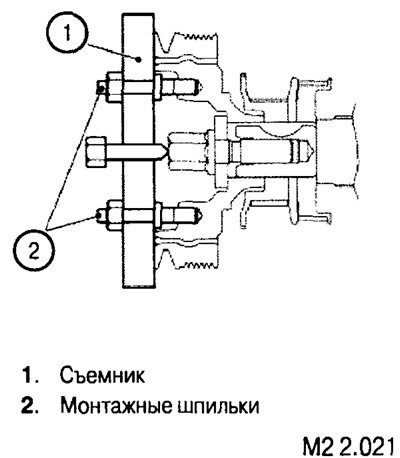

Снятие шкива производится при помощи съемника (1).
Источник материала этот сайт: autoinstruction.ru
Установка шкива
При установке шкива на вал очистите, обезжирьте и смажьте установочные элементы, как показано на рисунке.
Наденьте шкив на вал и, удерживая его держателем, затяните винт крепления моментом 265 Нм (см. рис. М2 2.020). Затем полностью ослабьте винт и повторно затените его моментом 275 Нм.
Внимание: после установки автоматического натяжного устройства и ремня проверните коленчатый вал по часовой стрелке (один или несколько раз) и удостоверьтесь в том, что метка на автонатяжителе находится в пределах зоны «А», как показано на рисунке. В противном случае требуется заменить ремень.
