Снятие и установка шкива правого балансирного вала
Удалите заглушку с правой стороны блока цилиндров, введите в отверстие (а) крестообразную отвертку диаметром 8 мм для фиксации вала, открутите гайку крепления и снимите шестерню.
Установку шестерни произведите в порядке, обратном снятию, затянув гайку моментом 36±3 Нм.
Снятие и установка шкива левого балансирного вала
Открутите и снимите левую крышку с блока цилиндров.
При установке крышки на место (при сборке двигателя) нанесите на нее герметик MITSUBISHI №MD970389 (диаметр валика 2,3±1 мм), а на резьбы винтов - фиксирующий состав ЗМ ATD №8660.

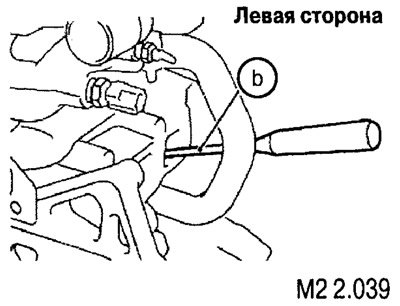

Введите в отверстие отвертку или ключ (Ь) подходящего диаметра для фиксации вала и ослабьте винт крепления шестерни.
Установку шестерни произведите в порядке, обратном снятию, затянув винт крепления моментом 36±3 Нм.
Снятие и установка шкива ремня «В» коленчатого вала
Шкив снимается с вала при помощи съемника (1).
Установка шкивов на коленчатый вал
При установке шкивов на вал очистите и обезжирьте установочные элементы, как показано на рисунке М2 2.041.

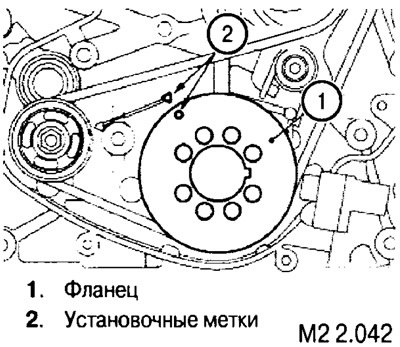

Установите фланец на вал, совместив установочные метки на передней нижней крышке и фланце (см. рис. М2 2.042).
