2. Установите расстояние между экраном и серединой фары 5 м (рис. 15.7).

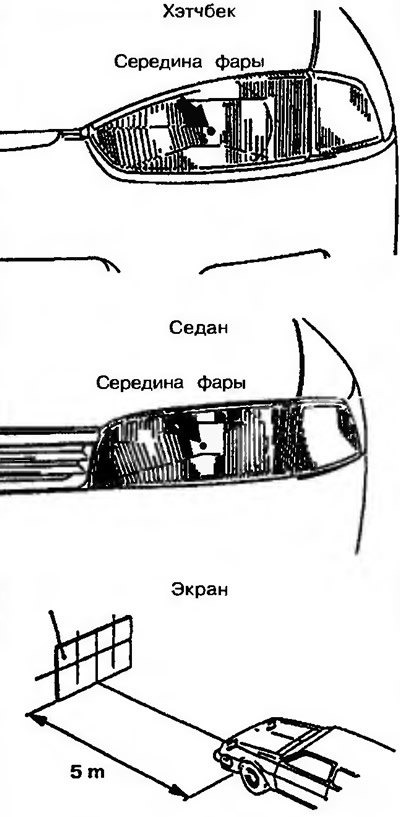

Рис. 15.7. Установите расстояние между экраном и серединой фары 5 м
3. Проверьте, соответствует ли отображаемый световой луч на экране требуемому (рис. 15.8).
Номинальное значение:
- вертикальное направление -60 мм под горизонтальной линией (Н);
- горизонтальное направление -положение, при котором отсекается 15‘ наклона вертикальной линии (V).
[Смотрите полную версию на сайте: autoinstruction.ru]

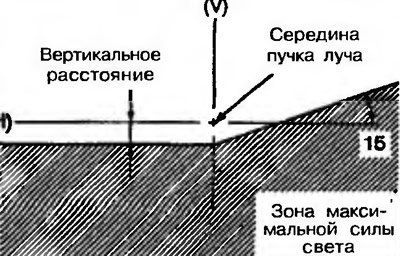

Рис. 15.8. Проверьте, соответствует ли отображаемый световой луч на экране требуемому
4. Отрегулируйте свет фары регулировочными болтами (рис. 15.9).

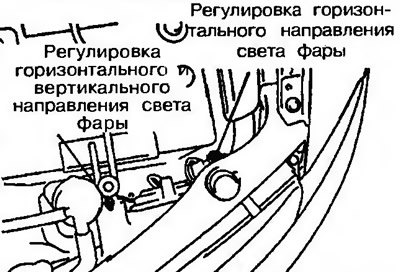

Рис. 15.9. Отрегулируйте свет фары регулировочными болтами
