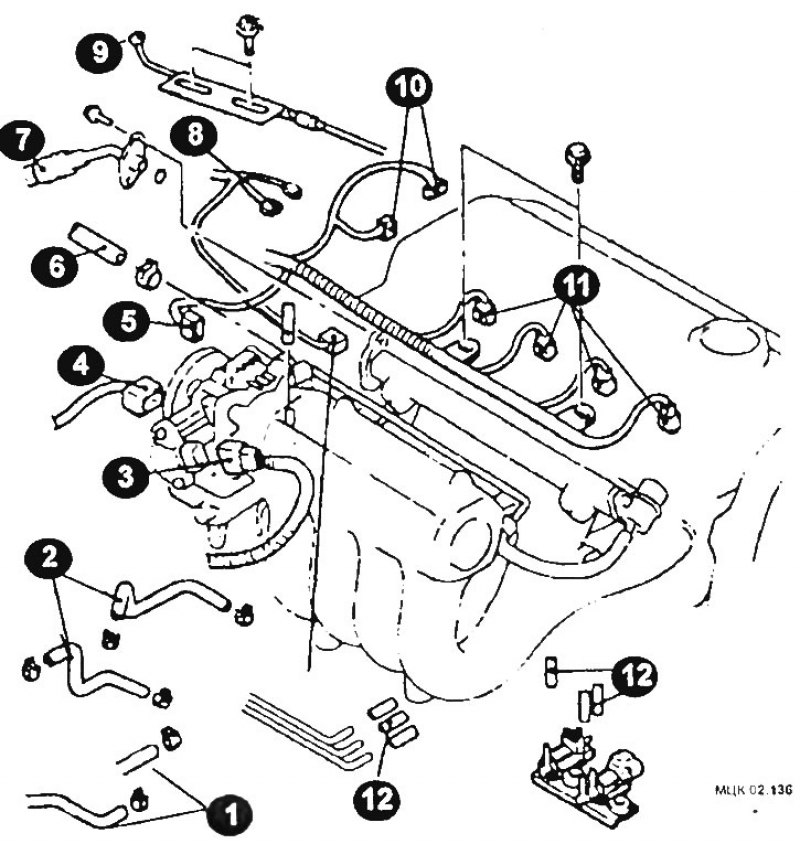

Внешние электрические/гидравлические элементы двигателя 4G93: 1 - шланги отопителя; 2 - шланги охлаждающей жидкости; 3 - разъем датчика положения дроссельной заслонки; 4 - разъем регулятора холостого хода; 5 - разъем датчика положения педали акселератора; 6 - шланг возврата топлива; 7 - рукав топливного шланга высокого давлении; 8 - разъем датчика температуры охлаждающей жидкости; 9 - соединение троса педали акселератора; 10 - разъем распределителя; 11 - разъем форсунки; 12 - соединение вакуумных шлангов.

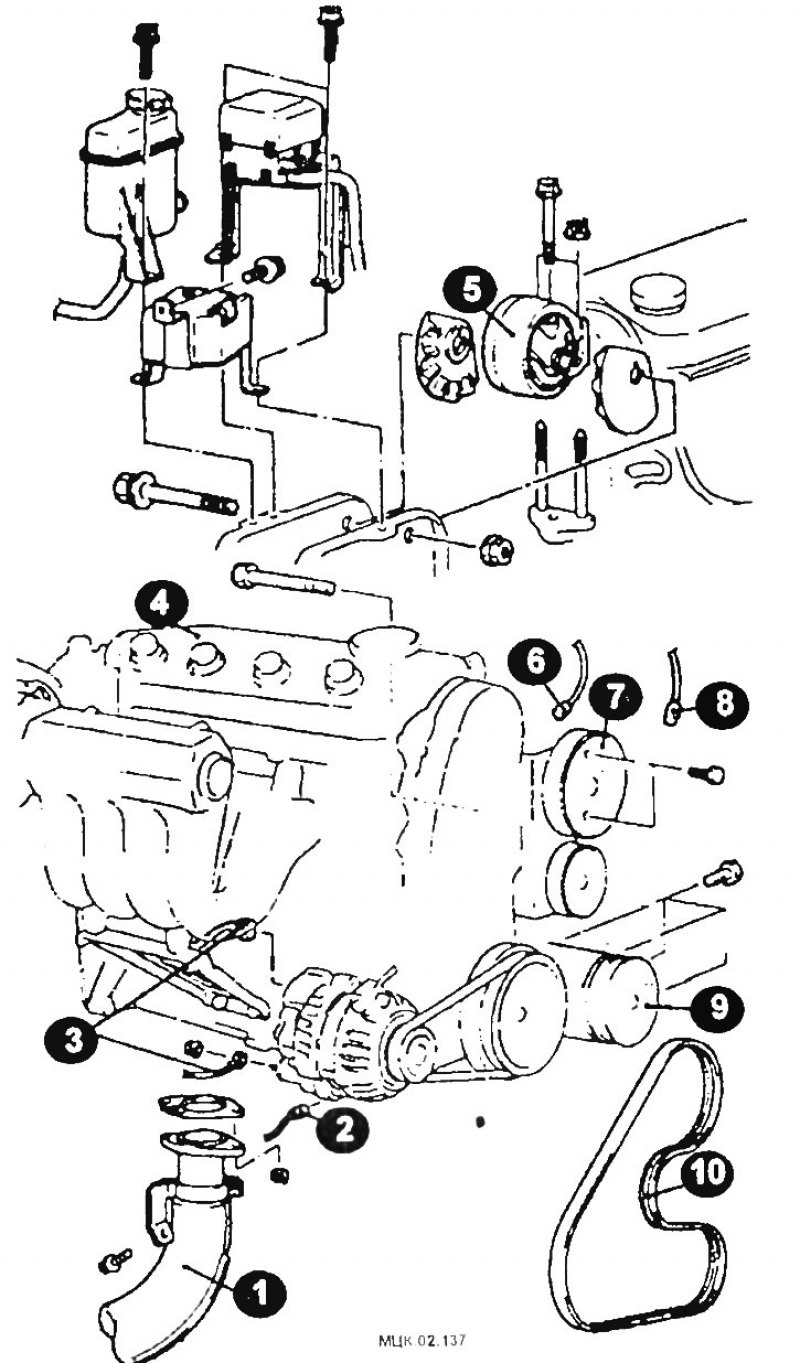

Внешние элементы двигателя 4G93: 1 - приемная труба системы выпуска отработавших газов; 2 - разъем датчика-выключателя давления масла; 3 - разъем генератора; 4 - крышка головки блока цилиндров двигателя; 5 - опора двигателя; 6 - разъем датчика давления жидкости в усилителе рулевого у правлении; 7 - крепление насоса усилителя рулевого управления; 8 - разъем компрессора кондиционера; 9 - компрессор кондиционера; 10 - ремень привода гидроусилителя рулевого управления и компрессора кондиционера.
Снятие
Отсоедините провод массы от аккумулятора.
Сбросьте давление топлива в топливной системе.
Снимите капот.
Слейте охлаждающую жидкость из системы охлаждения двигателя.
Снимите коробку передач.
Снимите радиатор.
Отсоедините трос педали газа.
Отсоедините разъемы датчика положения дроссельной заслонки, регулятора оборотов холостого хода, датчика положения педали газа (если есть), датчика детонации, датчика температуры охлаждающей жидкости распределителя и форсунок.
Снимите шланг возврата топлива.
Отсоедините топливный шланг высокого давления и прокладку.
Отсоедините вакуумный шланг усилителя тормозов.
Отсоедините шланги охлаждающей жидкости.
Отсоедините шланги отопителя.
Отсоедините электрические разъемы.
Ослабив натяжение снимите ремень привода насоса гидроусилителя рулевого управления и компрессора кондиционера.
Снимите насос гидроусилителя рулевого управления не отсоединяя подсоединенные к нему шланги.
Снятый насос подвяжите проволокой на кузове автомобиля.
Отсоединив разъем компрессора кондиционера снимите компрессор с его кронштейна, не отсоединяя подсоединенные шланги.
Подвяжите проволокой снятый компрессор на кузове автомобиля.
Отсоедините приемную трубу системы выпуска отработанных газов.
Подставьте под двигатель домкрат.
Закрепите двигатель на грузоподъемном устройстве. Немного приподняв двигатель домкратом для разгрузки опоры от веса двигателя, снимите кронштейн опоры двигателя.
Проверьте, что от двигателя отсоединены все провода, шланги и т. п., а затем медленно извлеките двигатель вверх из моторного отсека.
Установка
Установка двигателя осуществляется в обратной последовательности с учетом следующего:
При установке топливного шланга высокого давления смажьте кольцевую прокладку небольшим количеством чистого моторного масла.
