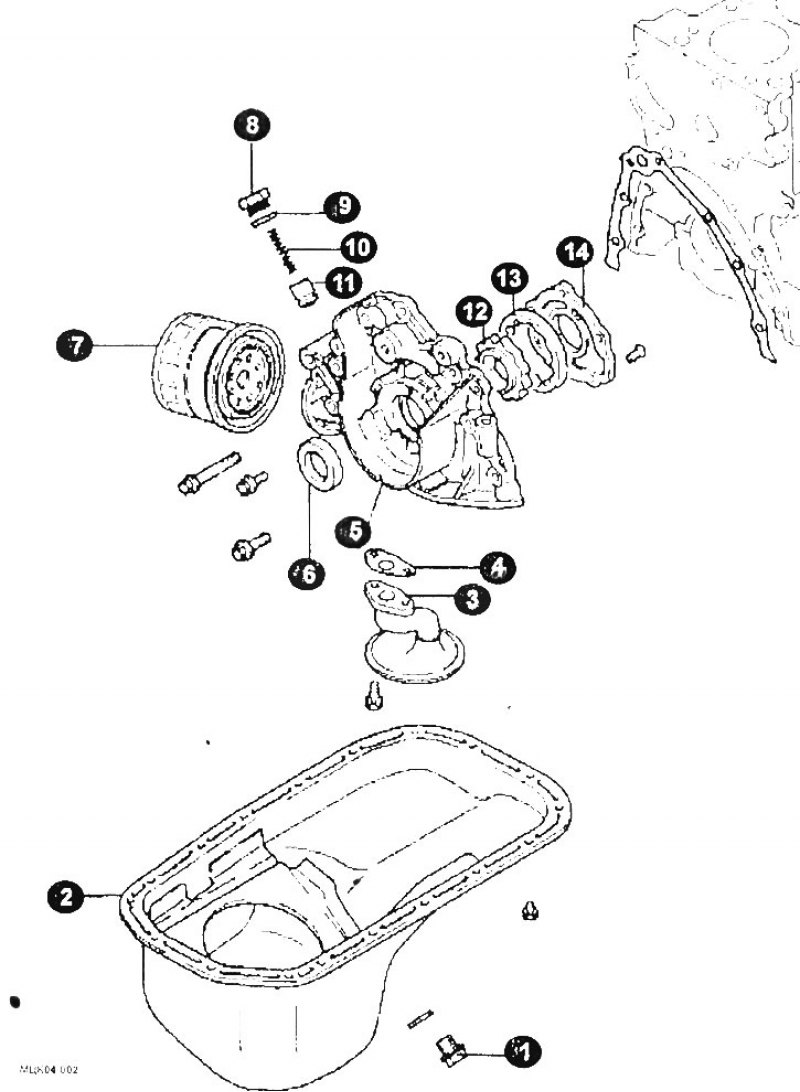

Элементы системы смазки 8-ми и 12-ти клапанных: 1 - Сливная пробка; 2 - масляный картер; 3 - маслоприемник; 4 - прокладка; 5 - корпус масляного насоса; 6 - сальник; 7 - масляный фильтр; 8 - пробка редукционного клапана; 9 - уплотительное кольцо; 10 - пружина; 11 - поршень редукционного клапана;12 - внутренняя шестерня; 13 - внешняя шестерня; 14 - задняя крышка.

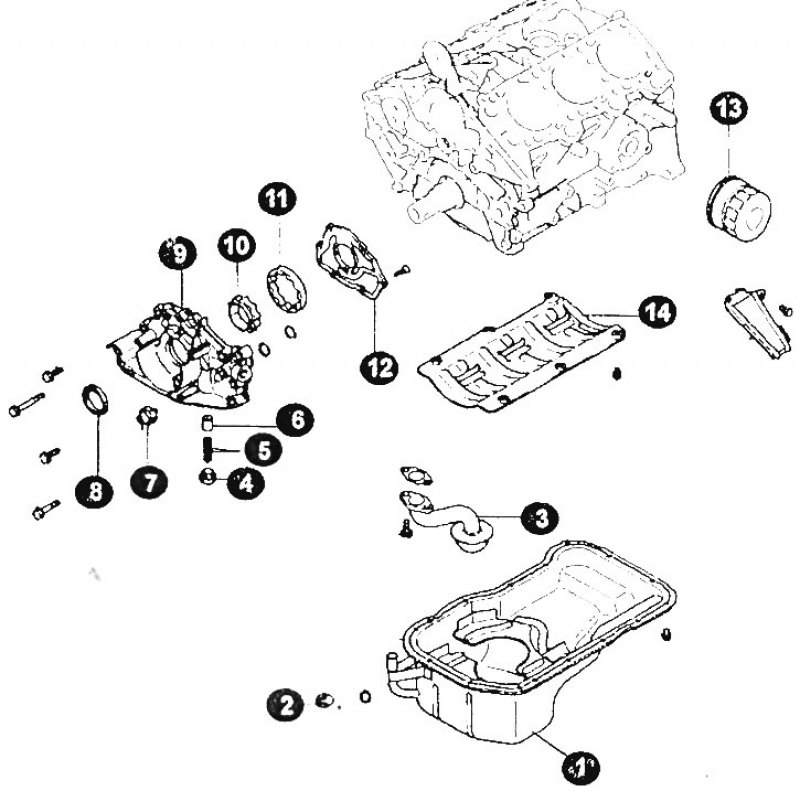

Элементы системы смазки 6-ти цилиндрового двигателя 6А12: 1 - масляный картер; 2 - сливная пробка; 3 - маслоприемник; 4 - пробка редукционного клапана; 5 _ пружина; 6 - поршень редукционного клапана; 7 - датчик давления масла; 8 - сальник; 9 - корпус масляного насоса; 10 - внутренняя шестерня; 11 - внешняя шестерня; 12 - крышка масляного насоса; 13 - масляный фильтр; 14 - защитный кожух.

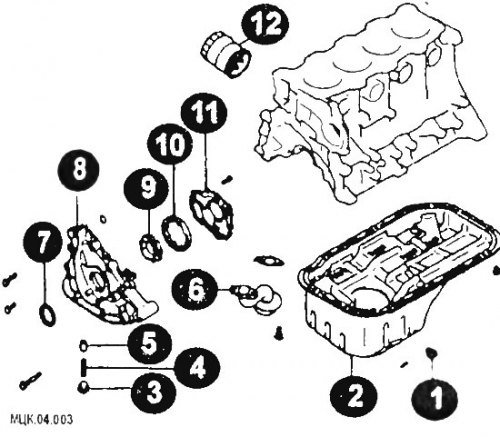

Элементы системы смазки 16-ти клапанных двигателей: 1 - сливная пробка; 2 - масляным картер; 3 - пробка редукционного клапана; 4 - пружина, 5 - поршень редукционного клапана; 6 - маслоприемник; 7 - сальник; 8 - корпус масляного насоса; 9 - внутренняя шестерня; 10 - внешняя шестерня; 11 - задняя крышка; 12 - масляный фильтр.

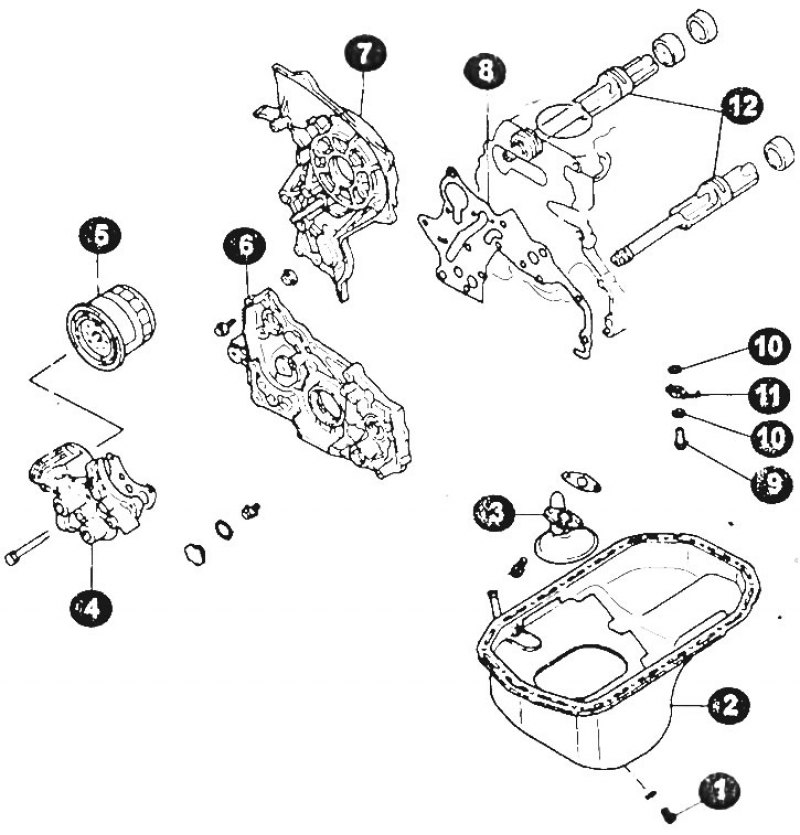

Элементы системы смазки дизельного двигателя 4D65: 1 - сливная пробка; 2 - масляный картер; 3 - маслоприемник; 4 - корпус крепления масляного фильтра; 5 - масляный фильтр; 6 - передняя крышка двигателя; 7 - крышка крепления топливного насоса высокого давления; 8 - прокладка; 9 - обратный клапан; 10 - прокладка; 11 - форсунка; 12 - балансирные валы.

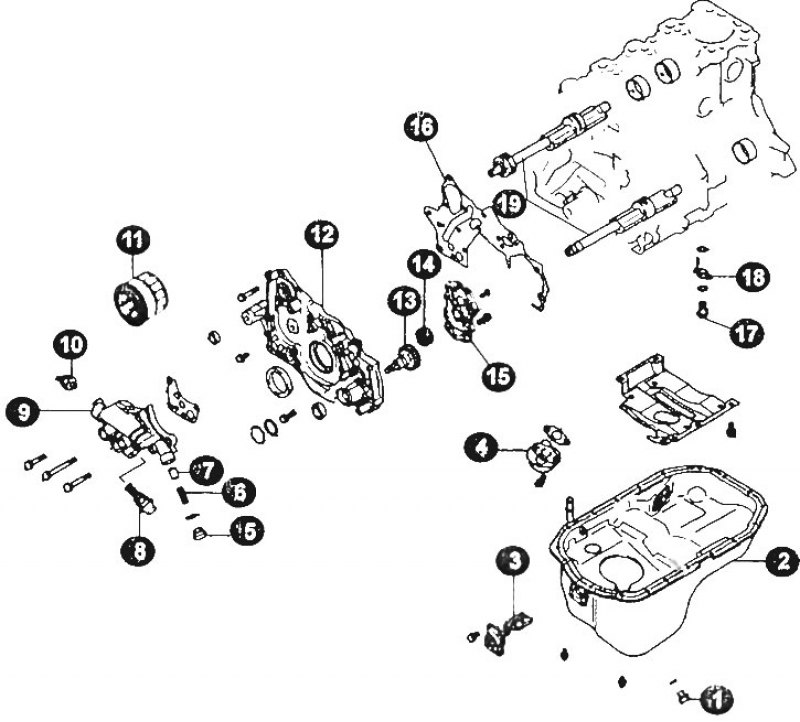

Элементы системы смазки дизельного двигателя 4D68: 1 - сливная пробка; 2 - масляный картер; 3 - датчик уровня масла; 4 - маслоприемник; 5 - пробка редукционного клапана; 6 - пружина; 7 - поршень редукционного клапана; 8 - перепускной клапан масляного радиатора; 9 - корпус крепления масляного фильтра; 10 - датчик давления масла; 11 - масляный фильтр; 12 - передняя крышка двигателя; 13 - ведущая шестерня масляного насоса; 14 - ведомая шестерня масляного насоса; 15 - крышка масляного насоса; 16 - прокладка; 17 - обратным клапан; 18 - форсунка; 19 - балансирные валы.
