Коробки предохранителей расположены в салоне автомобиля и в отсеке двигателя.
Коробка предохранителей, расположенная в салоне, установлена перед сиденьем водителя, как показано на рисунке.

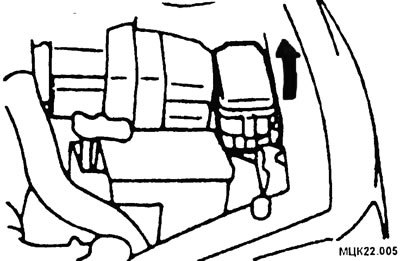

В отсеке двигателя коробки предохранителей расположена, как показано на рисунке ниже.
Мощность нагрузки предохранителя и наименование электрической цепи, которую защищает предохранитель, указаны на внутренней стороне коробки, расположенной у ног водителя и на крышке коробки предохранителей, расположенной в отсеке двигателя.
[Информация доступна на портале www.Autoinstruction.ru]
Внимание: Запасные предохранители находятся в коробке. При замене предохранителей следите за соответствием их характеристик.
Предохранители, устанавливаемые в салоне автомобиля
| № | Ток, А | Предохраняемая цепь |
| 1 | 10 | Реле отопителя |
| 2 | 15 | Прикуриватель |
| 3 | 10 | Указатели поворота |
| 4 | 25 | Отопитель |
| 5 | 25 | Обогреватель заднего стекла |
| 6 | 20 | Стеклоочиститель лобового стекла |
| 7 | 10 | Лампа заднего хода |
| 8 | 20 | Центральный замок |
| 9 | 10 | Приборная панель |
| 10 | 10 | Подогрев сидении |
| 11 | 20 | Люк крыши |
| 12-15 | Запасные предохранители |
Предохранители, устанавливаемые в моторном отсеке
| № | Ток, А | Предохраняемая цепь |
| 1 | 15 | Стоп-сигналы |
| 2 | 10 | Аварийная сигнализация |
| 3 | 15 | Противотуманные фонари |
| 4 | 10 | Внешнее освещение |
| 5 | 10 | Внешнее освещение |
| 6 | 10 | Кондиционер |
| 7 | 10 | Дальний свет фар |
| 8 | 10 | Звуковой сигнал |
| 9 | 10 | Магнитола |
| 10 | 10 | Внутреннее освещение (салона) |
| 11 | 20 | Диагностика двигателя |
| 12 | 30 | Стеклоподъемники |
| 13 | 30 | Вентилятор радиатора |
| 14 | 40 | Фары |
| 15 | 30 | Замок зажигания |
| 16 | 60 | Аккумулятор |
| 17 | 25 | Вентилятор кондиционера |
| 18 | 100 | Генератор |
| 19 | 10 | Кондиционер |
| 20 | 20 | Вентилятор кондиционера |
Замена плавкого предохранителя
Перед заменой плавкого предохранителя обязательно выключите электрическую цепь, которую защищает данный предохранитель, и установите ключ зажигания в положение LOCK (блокировка).
Снимите крышку блока предохранителей.
По таблице номинальных токов предохранителен проверьте предохранитель, который защищает вышедшую из строя цепь.

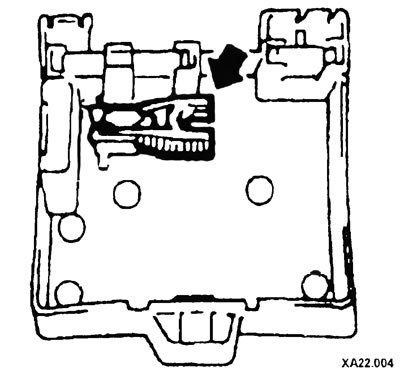

В крышке блока предохранителей, расположенного в салоне, имеется специальное приспособление (съемник) для извлечения предохранителей.
При помощи съемника извлеките плавкий предохранитель, который считаете перегоревшим из блока, вытягивая его вертикально вверх, ровод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

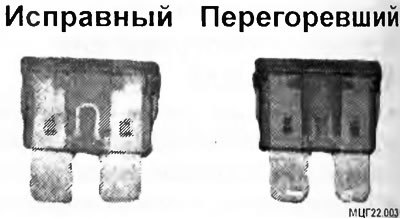

Если он не перегорел, то причиной неисправности является что-то другое, и для ее выявления и устранения обратитесь в сервисный центр.
При помощи съемника вставьте новый плавкий предохранитель с таким же значением номинального тока на то же самое место в блоке предохранителен, где был перегоревший.
Если установленный недавно предохранитель через короткое время снова перегорит, то необходимо обратиться в сервисный центр для выявления причины неисправности и ее устранения.
