Модели с карбюраторным двигателем
17.1 Крышку воздушного фильтра можно снять, освободив зажимы по бокам крышки и открутив гайку-барашек сверху
1. Воздушный фильтр расположен сверху карбюратора и для его замены необходимо открутить гайку-барашек, отсоединить зажимы и снять крышку (17.1).
17.2 Достаньте фильтрующий элемент и вытрите внутреннюю поверхность кожуха воздушного фильтра
2. Достаньте фильтрующий элемент и вытрите внутреннюю поверхность кожуха воздушного фильтра (17.2).
3. Установите новый фильтрующий элемент.

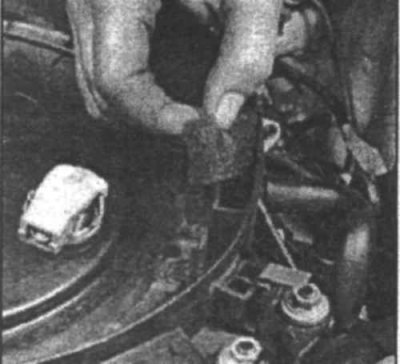

17.4 Достаньте фильтр системы вентиляции картера из кожуха
4. Фильтр системы вентиляции картера расположен в кожухе воздушного фильтра, и для его замены необходимо снять крышку фильтра и достать основной фильтрующий элемент (17.4).
Модели с электронным впрыском топлива
5. Отсоедините разъем подключения датчика потока воздуха и отсоедините шланг подачи воздуха.
17.6а Отсоедините зажимы
6. Отсоедините зажимы и достаньте датчик из кожуха (17.6а и 17.6б)
17.6б Аккуратно достаньте датчик потока воздуха из кожуха
7. Замените фильтрующий элемент и установите датчик на место.
17.7 Снимите фильтрующий элемент
