Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите ремень привода генератора.
3. Снимите трубку подачи сжатого воздуха.
4. Отсоедините трубку подачи сжатого воздуха от турбонаддува.
5. Отсоедините вакуумную трубку 1 от вакуумного преобразователя Y80 (см.рис.5.71).

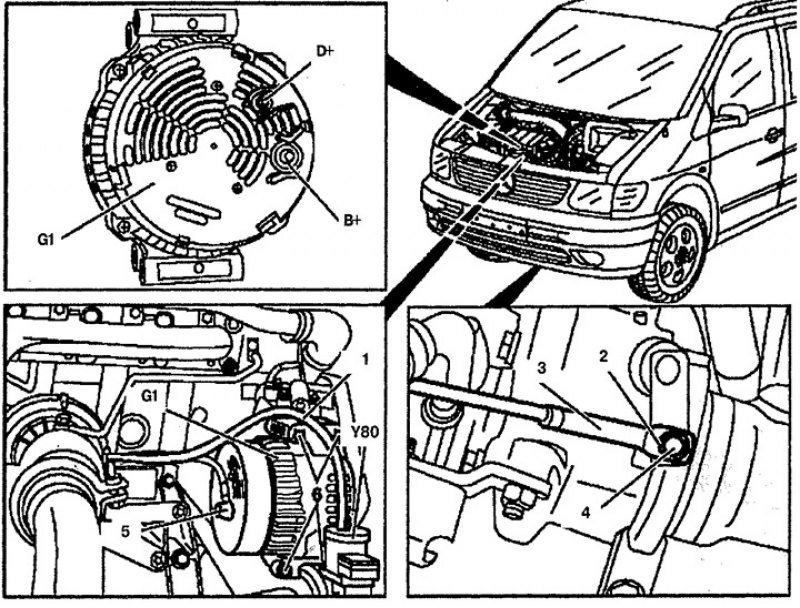

Рис.5.71. Генератор: 1. Вакуумная трубка, 2. Стопорное кольцо, 3. Соединительный рычаг, 4. Палец клапана изменения давления сжатого воздуха, 5. Защитная крышка, 6. Болты, В+. Разъем цепи генератора, D+. Разъем цепи генератора, G1. Генератор, Y80. Вакуумный преобразователь управления давлением сжатого воздуха.
6. Снимите стопорное кольцо 2 с пальца клапана изменения давления сжатого воздуха 4.
7. Отсоедините соединительный рычаг 3 от пальца клапана изменения давления сжатого воздуха 4.
8. Открутите гайку крепления провода цепи D+ от генератора G1.
9. Открутите гайку крепления провода цепи В+ от генератора G1.
10. Открутите болты 6 крепления генератора G1 к крышке цепи ГРМ.
11. Снимите генератор G1.
Установка
12. Установка производится в порядке, обратном снятию.
