Система пуска и подзарядки двигателя 104.900 на модели 638.244 Mercedes V-Class W638
Главная
Мерседес
V-Класс
1996-2003
Электрооборудование
Электрические схемы
0

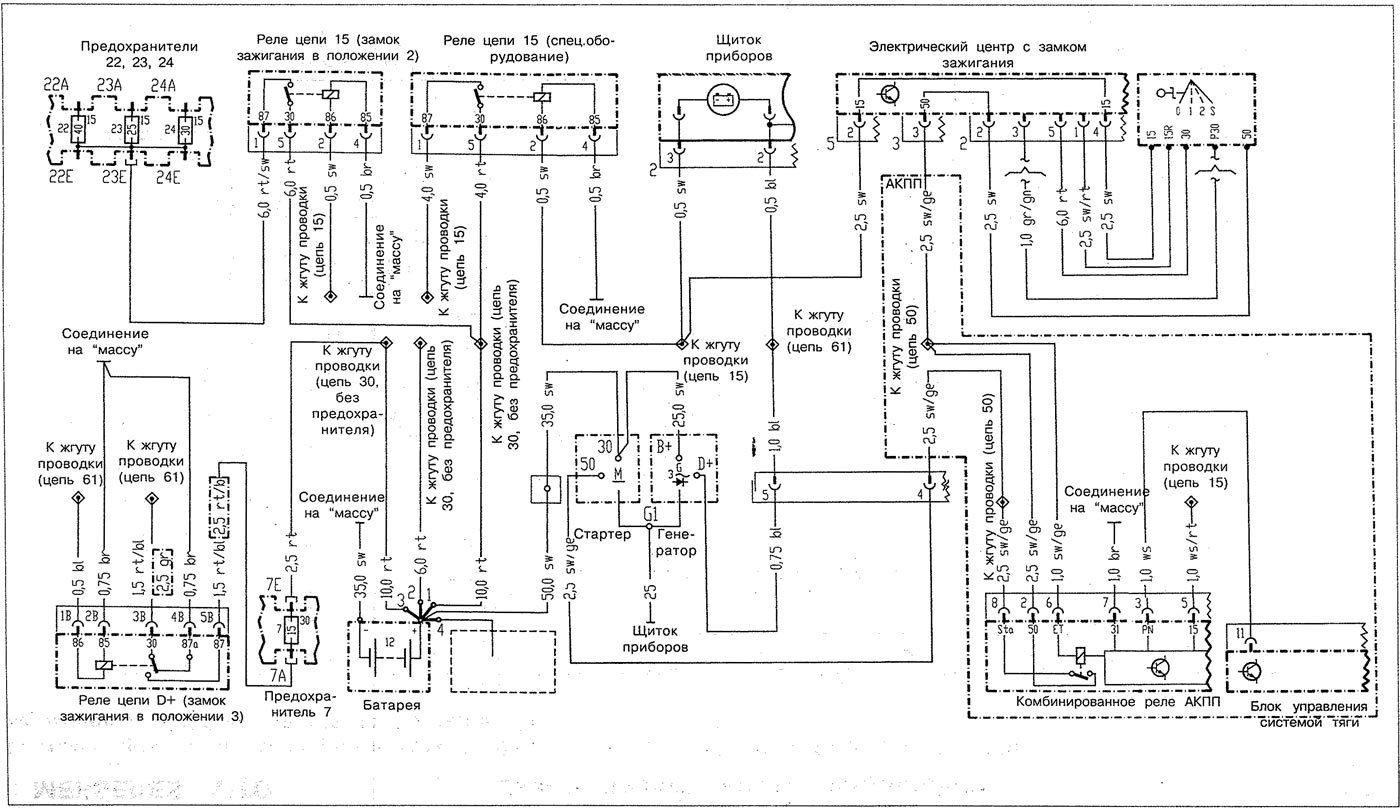

Система пуска и подзарядки двигателя 104.900 на модели 638.244
Открыть большую картинку в новой вкладке »
◀ Предыдущая
Мерседес V-Класс W638: Электрические схемы
