Система управления двигателя 111.948 и 111.978 [
Mercedes V-Class W638
]
Главная
Мерседес
V-Класс
1996-2003
Электрооборудование
Электрические схемы
0

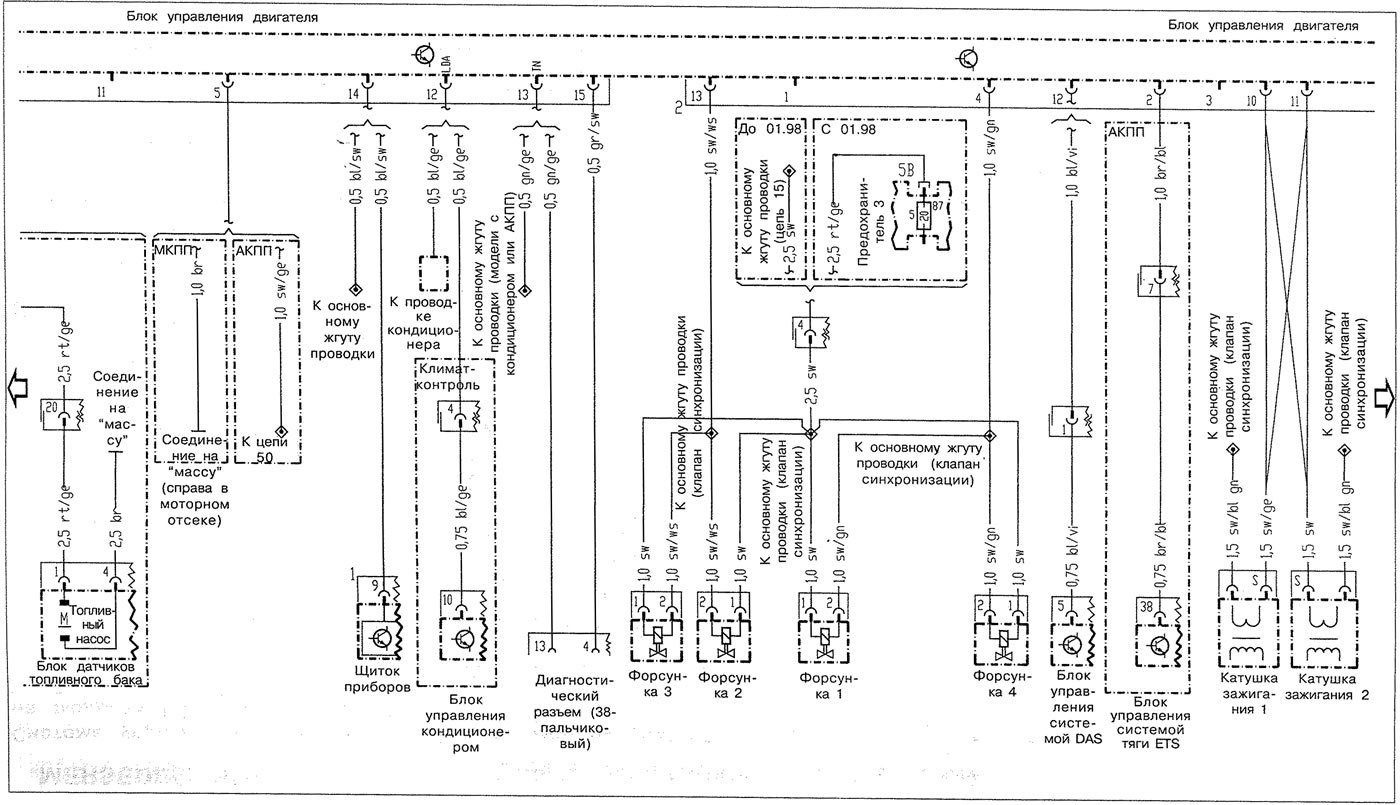

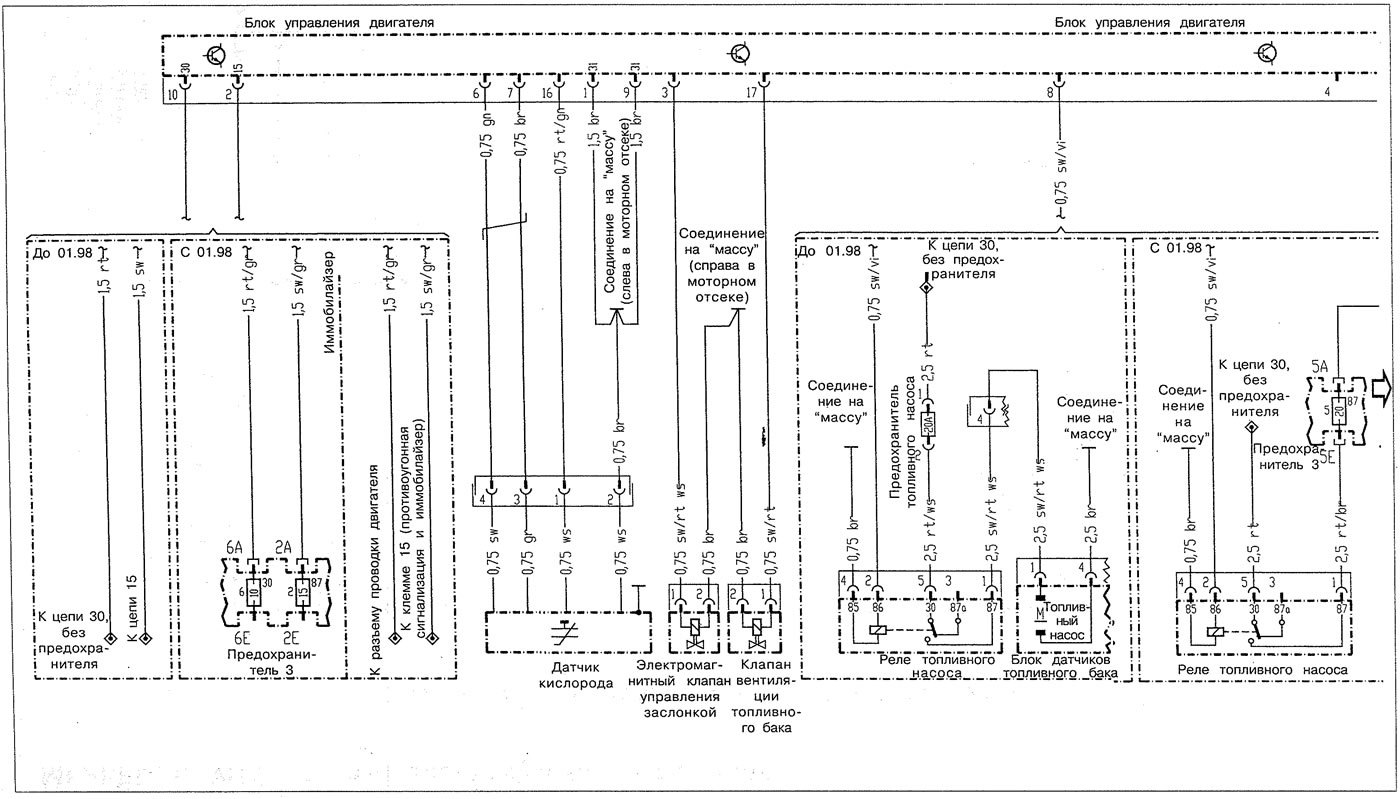

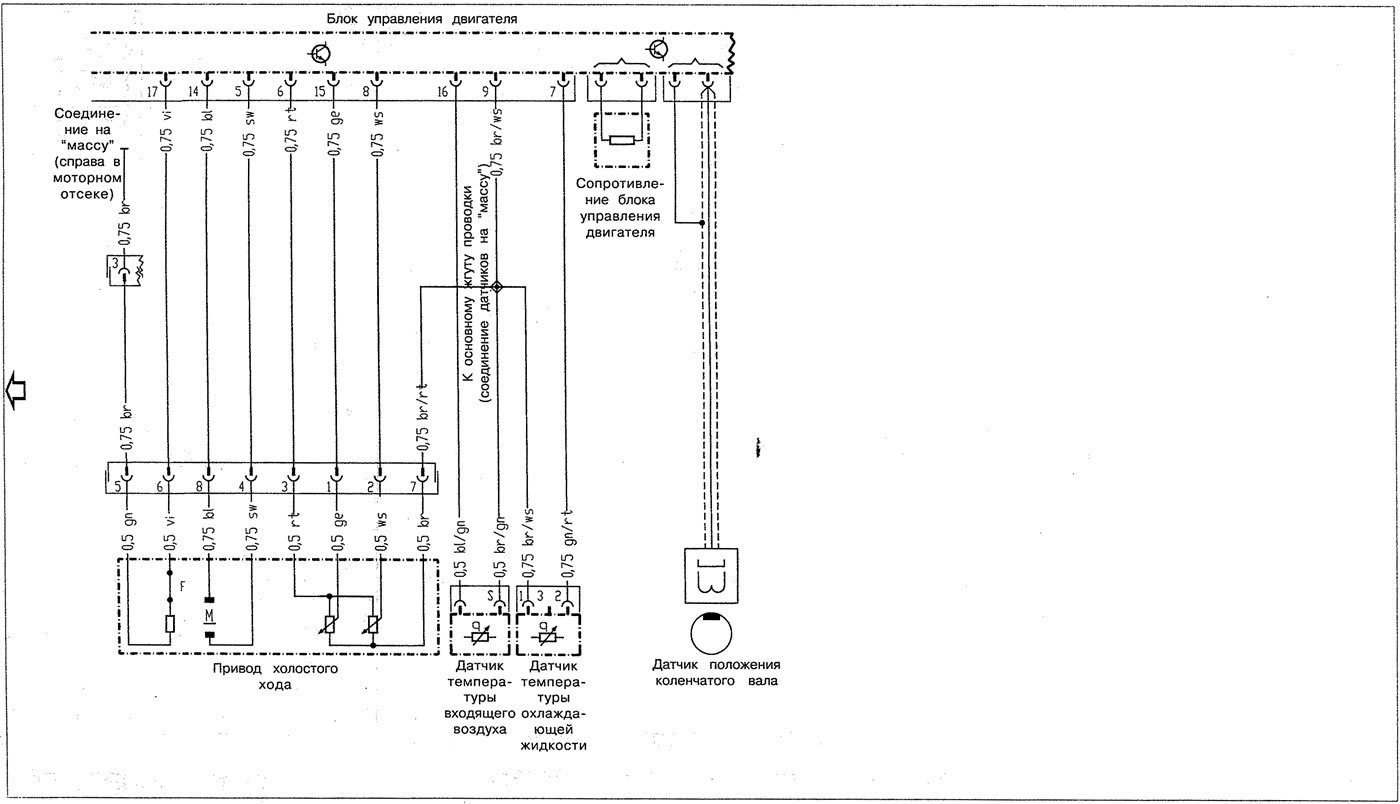

Система управления двигателя 111.948 на моделях 638.014/114/214 и двигателя 111.978 на моделях 638.034/134/234
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
