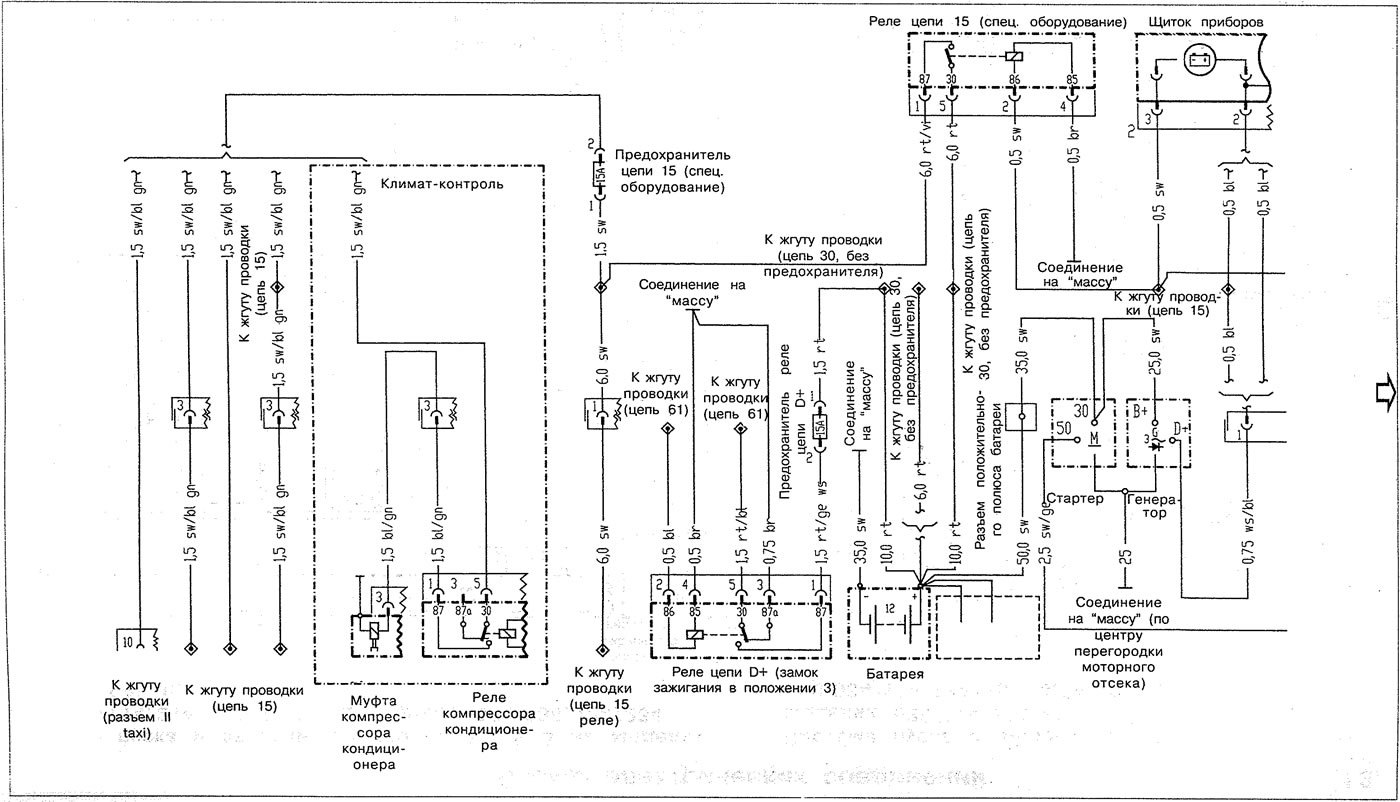

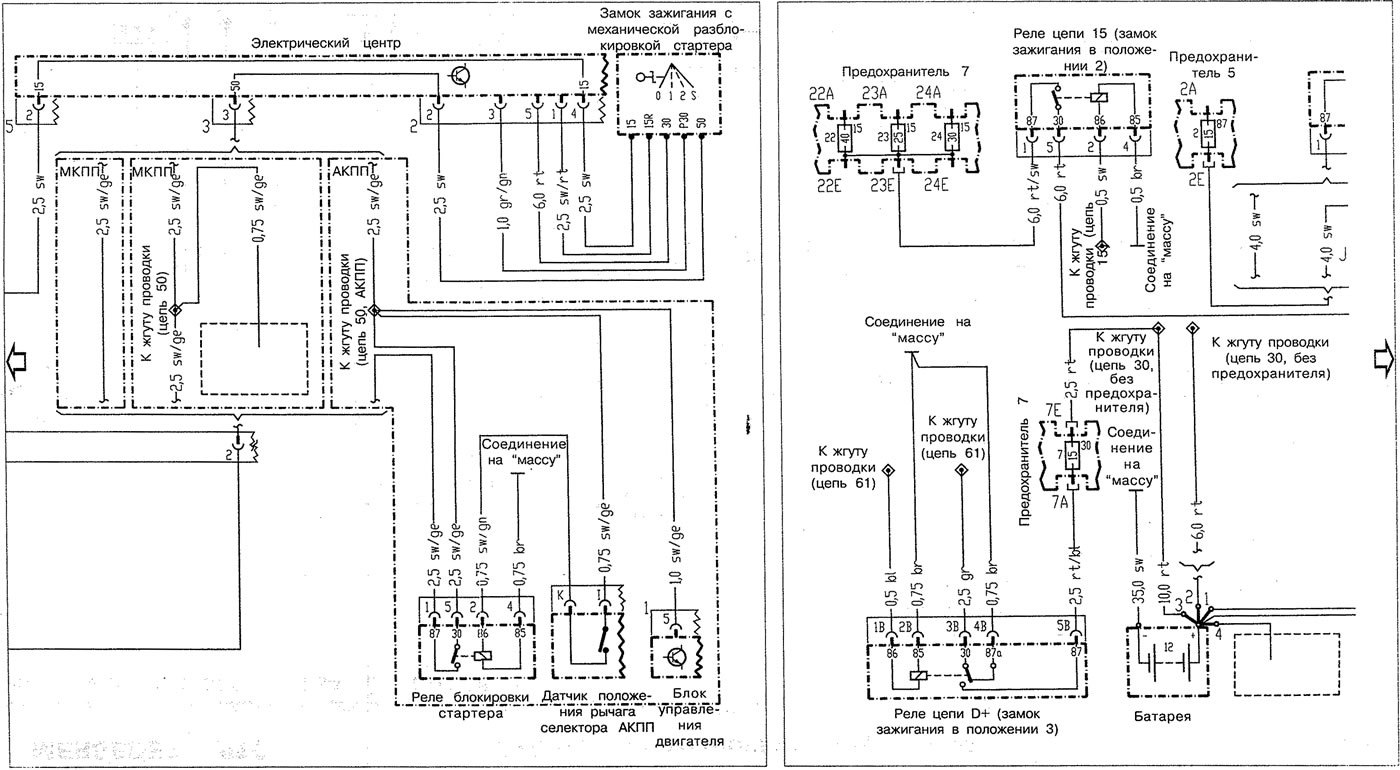

Система пуска и зарядки двигателей 111.948 на моделях 638.014/114/214 и 111.978 на моделях 638.034/134/234 (до 1.05.98)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
