Система пуска двигателя — описание конструкции (Daewoo Espero)

  • Главная
  • Дэу
  • Эсперо
  • 1 (1990-2000)
  • Электрооборудование
  • Система пуска и заряда
  • Система пуска двигателя — описание …
0
Оглавление: Общие сведения ↓ Комплект якорь–вал ↓ Планетарный редуктор ↓ Корпус стартера и магнитное поле ↓ Тяговое реле ↓ Щетки коллектора ↓

Общие сведения



Стартер – это двигатель постоянного тока с питанием от аккумуляторной батареи, который передает крутящий момент коленчатому валу двигателя.

Комплект якорь–вал



Рис. 6.3. Стартер: 1 – выключатель тягового реле;…

Рис. 6.3. Стартер: 1 – выключатель тягового реле; 2 – возвратная пружина стержня; 3 – стержень якоря; 4 – заглушка; 5 – стопор; 6 – рычаг включения привода; 7 – верхняя часть корпуса; 8 – упорная муфта; 9 – стопорное кольцо шестерни; 10 – стопорная муфта шестерни; 11 – привод в сборе; 12 – опорное зубчатое колесо; 13 – игольчатый подшипник; 14 – вал в сборе; 15 – шайба; 16 – игольчатый подшипник; 17 – щиток; 18 – корпус узла подвода тока; 19 – якорь двигателя в сборе; 20 – щеткодержатель в сборе; 21 – шариковый подшипник; 22 – коллекторная часть корпуса; 23 – винт; 24 – сквозной болт; 25 – гайка


Для обеспечения высокой эффективности и долговечности работы использован якорь с 21 прорезью (по два витка на прорезь), а все соединения проводников выполнены с использованием сварки (рис. 6.3). Якорь сбалансирован и пропитан дополнительной изоляцией. Вал якоря со стороны коллектора опирается на шариковый подшипник, а с другой стороны – на игольчатый подшипник кронштейна планетарного редуктора. Кронштейн сателлитов и вал установлены на игольчатых подшипниках в стационарном зубчатом колесе с внутренним зацеплением в корпусе редуктора.



Планетарный редуктор



Планетарный редуктор обеспечивает высокую выходную мощность на единицу массы стартера, в основном, благодаря наличию зубчатых колес с большим передаточным отношением, изготовленных методом порошковой металлургии. Солнечная шестерня планетарного редуктора выполнена как часть вала якоря. В кронштейне планетарного редуктора находятся три шестерни, установленные на игольчатых подшипниках, для обеспечения высокой эффективности работы и низкого уровня шума. В собранном виде зубья шестерни вала якоря вращаются между тремя сателлитами. Таким образом, сателлиты вместе с валом якоря вращаются внутри неподвижного зубчатого колеса с внутренним зацеплением, зафиксированного в корпусе редуктора. Возможна установка различных передаточных чисел в зависимости от величин крутящего момента и скорости вращения, требуемых для пуска двигателя.

Корпус стартера и магнитное поле



В тонкостенном корпусе стартера, обработанном бихроматом цинка, установлено четыре защищенных от коррозии ферритовых постоянных магнита, служащих полюсными наконечниками. Использование постоянных магнитов вместо катушек возбуждения позволяет избежать потерь мощности, присущих таким катушкам, и обеспечивает высокую эффективность и долговечность работы данного двигателя. Благодаря отказу от катушек возбуждения конструкция электродвигателя значительно упрощается, так как отпадает необходимость в установке и подсоединении катушек.

Тяговое реле



Новое, улучшенной конструкции тяговое реле с высокой магнитной эффективностью установлено в общем корпусе для лучшей герметичности и высокой надежности при малой массе. Для большей долговечности стержень якоря тягового реле покрыт хромом и никелем, все внешние контакты обмотки сварены, а наружные металлические детали имеют металлическое покрытие и окрашены. Также установлена контактная колодка для герметичного соединения с электрической системой.



[Источник статьи доступен на портале: autoinstruction.ru]

Щетки коллектора



Узел щеток коллектора состоит из латунных радиальных щеткодержателей, четырех щеток с большим сроком службы и спиральных щеточных пружин. Надежной работе узла способствует применение усовершенствованных электрических соединений и прочного вывода двигателя.

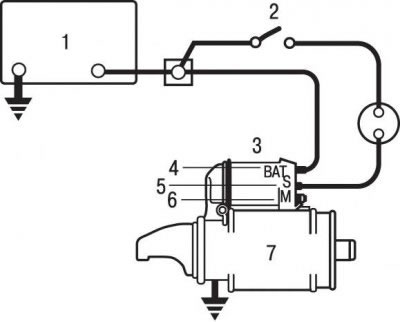

Рис. 6.4. Электрическая схема включения стартера:…

Рис. 6.4. Электрическая схема включения стартера: 1 – аккумуляторная батарея; 2 – выключатель зажигания; 3 – тяговое реле; 4 – клемма ВАТ; 5 – клемма S; 6 – клемма М; 7 – двигатель стартера; 8 – выключатель, блокирующий стартер при включенной передаче


Стартер изготовлен в блоке с рычагом включения привода и катушкой с якорем; корпус стартера защищает эти элементы от попадания грязи, обледенения и брызг. Как показано на электрической схеме (рис. 6.4), через обмотку катушки проходит ток при включении выключателя зажигания. В результате перемещения стержня якоря и рычага зубчатое колесо входит в зацепление с зубчатым венцом маховика двигателя, а главные контакты тягового реле замыкаются, после чего включается двигатель стартера и начинает проворачивать коленчатый вал.

Как только происходит пуск двигателя, муфта свободного хода защищает ротор стартера от вращения с чрезмерной частотой вращения до момента отключения выключателя зажигания, после чего возвратная пружина выводит зубчатое колесо из зацепления. Во избежание излишне долгого вращения ротора выключатель зажигания должен быть выведен из положения пуска сразу после начала работы двигателя.
Статья проверена экспертом: Михаил Кондратьев
