Для замены приводной цепи распределительного вала на установленном на автомобиле двигателе необходимо иметь под рукой ручную шлифовальную машинку. Новые приводные цепи распределительного вала поставляются обязательно со съемными звеньями-замками, предусмотренными для их монтажа. Замену цепи распределительного вала необходимо проводить следующим образом:
- снять все детали, препятствующие доступу к приводной цепи распределительного вала;
- снять маслоразбрызгивающие сопла (хотя это и потребует выполнения дополнительных работ, но двигатель будет легче проворачивать);
- снять крышку головки блока цилиндров;
- снять натяжитель цепи (подразд. 2.12.1);
- картер цепи накрыть куском ветоши;
- шлифовальной машинкой сточить наклепанные головки пальцев звена цепи. Цепь пока не разъединять;
- новую приводную цепь распределительного вала присоединить к старой цепи, вытащив сточенное звено из старой цепи;
- с помощью ключа со сменной торцовой головкой и трещоткой, вставленного в болт крепления ременного шкива коленчатого вала, медленно проворачивать коленчатый вал в рабочем направлении его вращения;
- в ходе медленного вращения коленчатого вала необходимо поддерживать в натянутом положении старую приводную цепь за свободный конец, в то время как другой ее конец, соединенный с новой цепью, заведет последнюю на звездочки. Следить за тем, чтобы цепь не выходила из зацепления со звездочкой привода распределительного вала и звездочкой коленчатого вала;
Рис. 98. Установка соединительного звена-замка в приводную цепь (данную операцию необходимо проводить со стороны, указанной стрелкой)
- как только оба конца новой цепи окажутся в верхней части звездочки привода распределительного вала, старая цепь отсоединяется от новой, а в свободные отверстия роликов новой цепи вставляется съемное звено-замок с внутренней стороны наружу, как показано на рис. 98. На пальцы соединительного звена цепи установить новые стопорные кольца. При этом оба конца цепи следует временно подвязать проволокой к звездочке привода распределительного вала, чтобы они не слетели с нее в картер цепи;

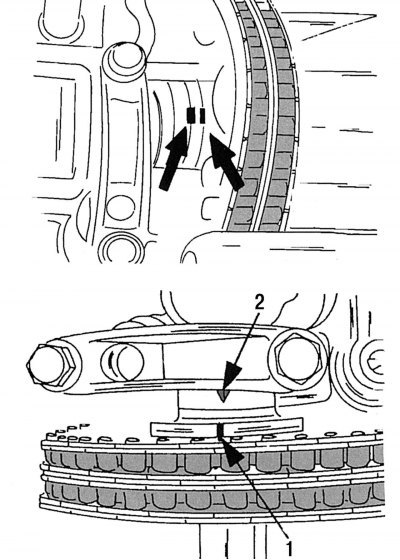

Рис. 33. Местонахождение направляющего штифта распределительного вала (вверху). Расположение установочных меток, соответствующих положению поршня первого цилиндра в ВМТ (внизу): 1 — метка на звездочке распределительного вала; 2 — метка на крышке первого подшипника распределительного вала
- проворачивать коленчатый вал до тех пор, пока поршень первого цилиндра не остановится в положении ВМТ. Затем проверить (на ременном шкиве коленчатого вала либо на гасителе крутильных колебаний), чтобы в этом положении шкива коленчатого вала метки распределительного вала заняли положение, показанное на рис. 33. Если этого не произошло, то необходимо проверить механизм привода распределительного вала и топливного насоса, как изложено в соответствующих подразделах;
- оставшиеся работы выполняются в последовательности, обратной снятию.
Примечание. Следует помнить, что приводные цепи могут соединяться также с помощью обычных вставных звеньев. При этом внешняя пластина цепи должна быть хорошо прижата к роликам, а выступающие концы пальцев звена должны быть расклепаны. Эту работу надо выполнять на СТО. Изложенное выше описание распространяется на цепи со съемными звеньями-замками.
