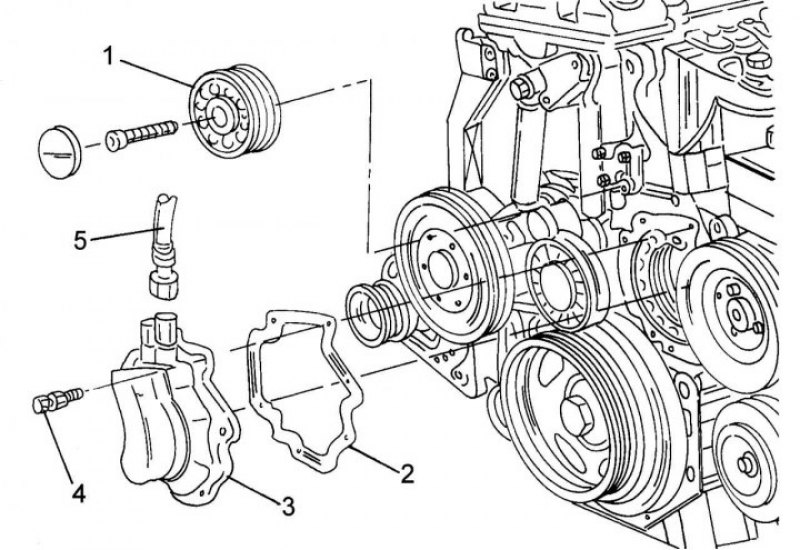

Рис. 302. Крепление вакуумного насоса в передней части двигателя: 1 — натяжной ролик (если он установлен); 2 — уплотнительная прокладка; 3 — вакуумный насос; 4 — болт крепления; 5 — вакуумный шланг
Расположение вакуумного насоса показано на рис. 302. Ролик 1 установлен только на турбодизельном двигателе. При снятии или установке насоса нужно выполнить следующие операции:
- снять воздушный фильтр и приводной ремень;
- снять натяжной ролик 1 приводного ремня (если он установлен), для чего снять заглушку и отвернуть болт с внутренним шестигранником;
- отвернуть вакуумный шланг 5 от вакуумного насоса 3. При установке накидную гайку завернуть моментом 30 Н·м;
- отвернуть вакуумный насос. Если необходимо, провернуть коленчатый вал двигателя для освобождения поршня насоса. После снятия насоса удалить прокладку 2 и сразу очистить посадочное место. Прокладку всегда надо заменять. Если насос заменяют из-за разрушения подшипника, проверить пространство вокруг насоса на наличие металлических частиц;
Установка проводится в обратной последовательности. Болт крепления насоса затянуть моментом 9 Н·м.
