Парковочная система Parktronik (PTS)
Общее описание электрических схем смотрите здесь →
Условные обозначения на электрических схемах смотрите здесь →

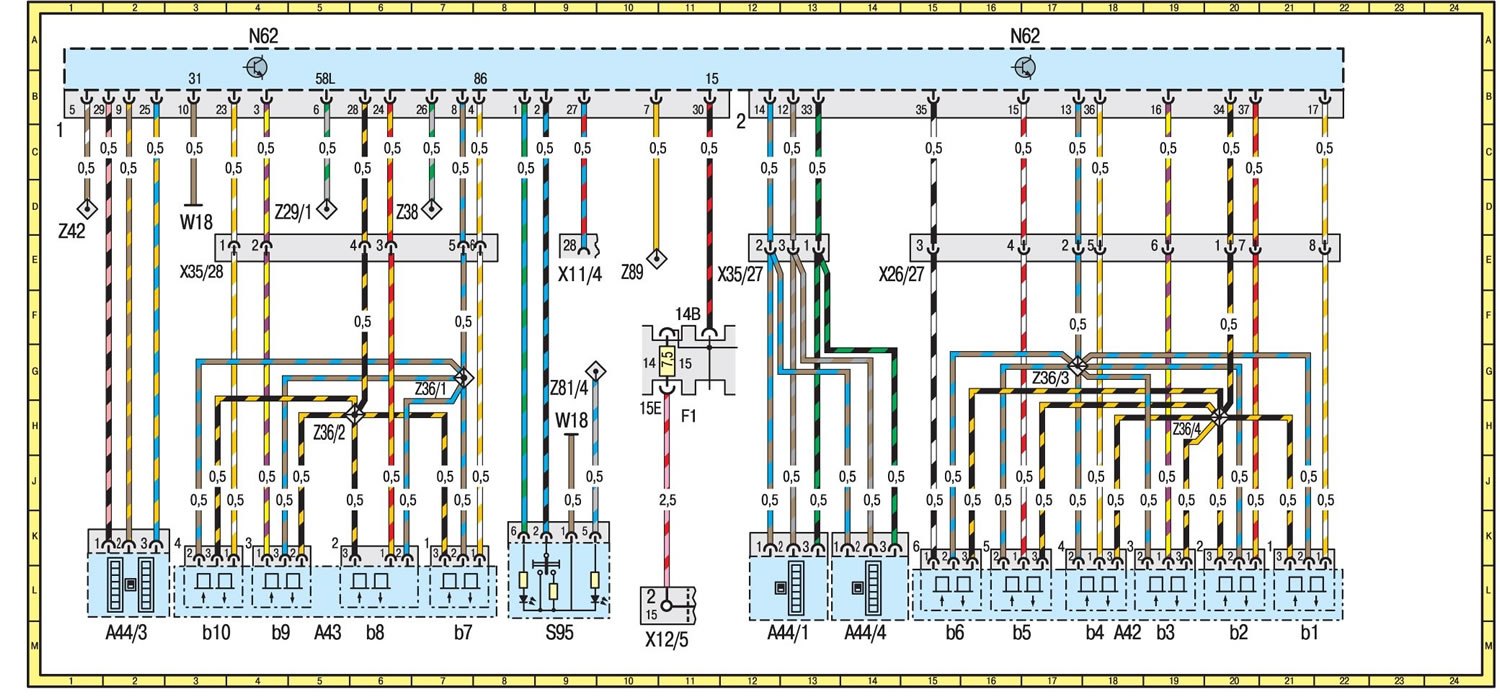

Схема 16. Парковочная система Parktronik (PTS) (Mercedes E-Class W210)
Общее описание электрических схем смотрите здесь →
Условные обозначения на электрических схемах смотрите здесь →
Статья проверена экспертом: Николай Сидоров
