Плавкие предохранители

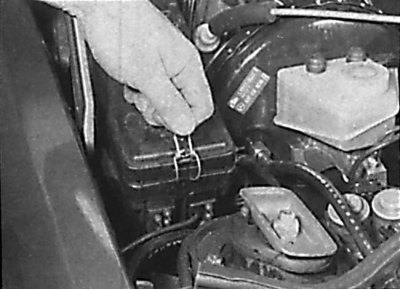

Снятие пружинной скобы, крепящей крышку блока предохранителей и реле

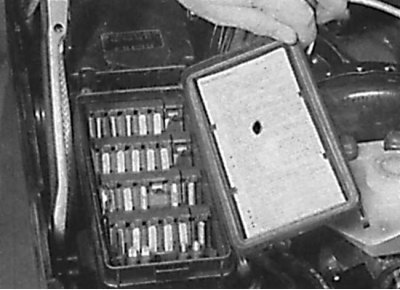

Информация о предохранителях имеется на внутренней стороне крышки блока предохранителей и реле
Плавкие предохранители размещены в блоке предохранителей и реле, расположенном в задней части моторного отсека. На некоторых моделях устанавливаются дополнительные плавкие предохранители, размещенные в дополнительном блоке предохранителей, который расположен за главным блоком предохранителей.
Для доступа к предохранителям отсоедините пружинную скобу и снимите крышку с блока предохранителей и реле (см. рис. Снятие пружинной скобы, крепящей крышку блока предохранителей и реле).
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей и реле.
Перед снятием предохранителя выключите зажигания. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле

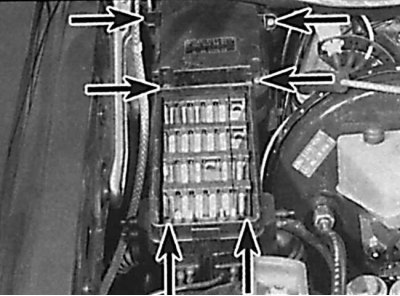

Расположение винтов крепления крышки блока реле

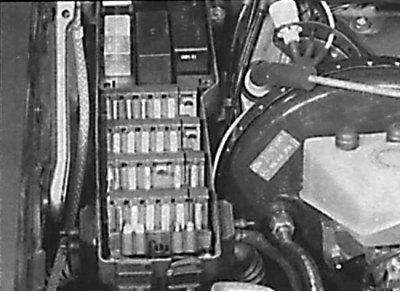

Расположение реле на блоке предохранителей и реле
Реле размещены в блоке предохранителей и реле, расположенном в задней части моторного отсека. Для доступа к реле отсоедините пружинную скобу и снимите крышку с блока плавких предохранителей, затем отвинтите винты и снимите крышку с блока реле (см. рис. Расположение винтов крепления крышки блока реле, Расположение реле на блоке предохранителей и реле).
Реле - это электронно управляемый переключатель, который обычно используется следующим образом:
- реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
- реле может иметь более одного управляющего входа, в отличие от механического переключателя;
- -реле может выполнять функцию таймера, например, задавать интервал работы стеклоочистителей.
Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то Вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.
Для замены реле выключите зажигания и, просто потянув реле, извлеките его из гнезда и вставьте на его место новое.
