Система питания карбюраторных двигателей
1 - тяга управления дроссельной заслонкой; 2 - промежуточный рычаг; 3 - серьга; 4 - корпус воздушного фильтра; 5 - воздушный фильтр; 6 - резиновый шланг; 7 - карбюратор; 8 - топливный насос; 9 - фильтр тонкой очистки топлива; 10 - шланг подвода топлива к карбюратору; 11 - теплоизолирующий экран; 12 —- впускной трубопровод
Система питания с карбюратором Stromberg
Карбюратор Zenith Stromberg 175CDT. Однокамерный горизонтальный карбюратор с регулируемым диффузором. Регулирование состава топливно-воздушной смеси на холостом ходу, на рабочих режимах и при разгоне осуществляется единственным жиклером, а обогащение горючей смеси при пуске — отдельным термоэлектрическим пусковым устройством.

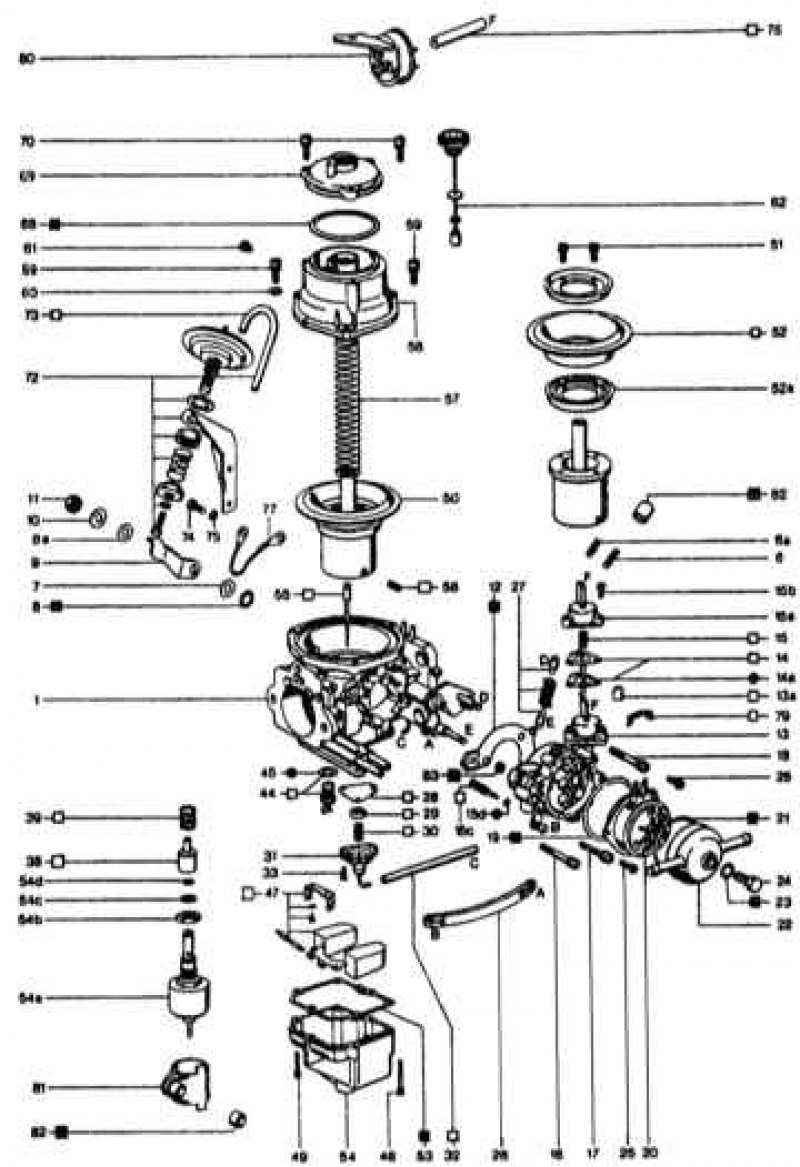

Детали карбюратора Stromberg 175 CDT (I)
1 - корпус; 6, 6а - регулировочные винты холостого хода и ускоренного холостого хода; 13 - автоматическое пусковое устройство; 15а - вакуумный регулятор пускового устройства; 20 - блок электроподогрева пускового устройства; 22 - блок водяного подогрева пускового устройства; 44 - игольчатый клапан; 47 - поплавок; 50 - поршень в сборе; 52 - мембрана поршня; 54 - поплавковая камера; 54а - электромагнитный запорный клапан; 55 - игла; 62 - тормоз поршня; 72 - пневмопривод возврата на холостой ход; 80 - термоэлектрический клапан

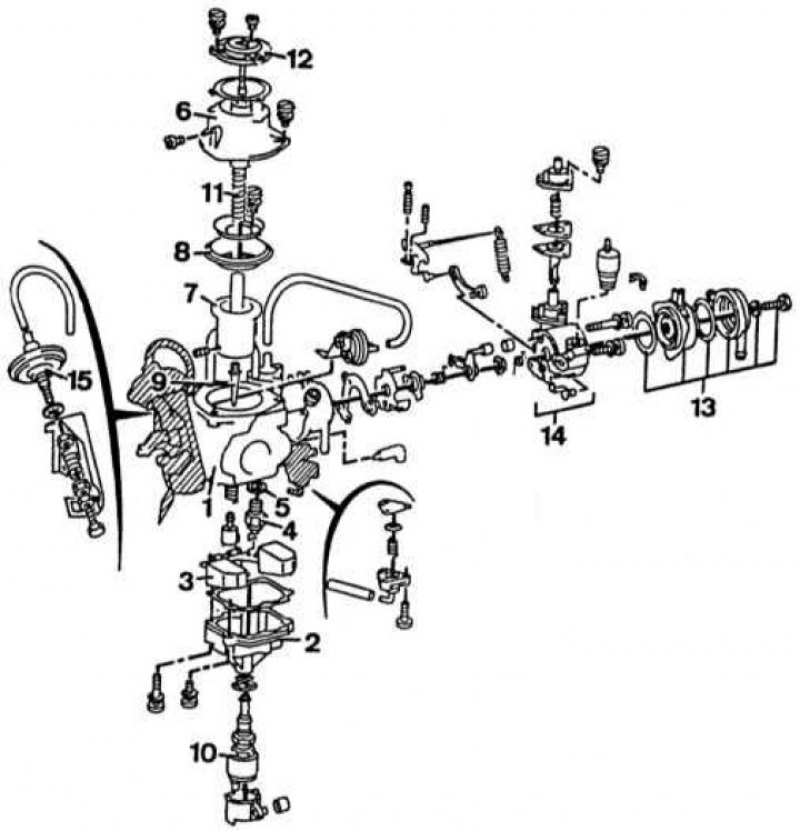

Детали карбюратора Stromberg 175 CDT (II)
1 - корпус карбюратора; 2 - поплавковая камера; 3 - поплавок; 4 - игольчатый клапан; 5 - сальник; 6 - колпак; 7 - поршень; 8 - диафрагма; 9 - игла; 10 - электромагнитный запорный клапан; 11 - пружина; 12 - крышка колпака; 13 - термостат пускового устройства; 14 - пусковое устройство; 15 - пневмопривод возврата на холостой ход
