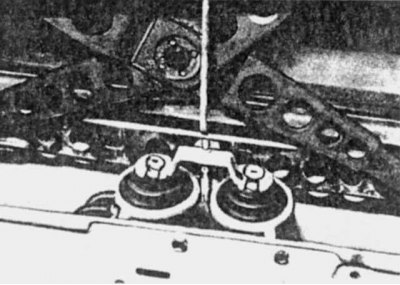

Расположение элементов центральной блокировки замков на передней двери
Разрежение от впускного коллектора двигателя подается в вакуумный аккумулятор, расположенный в багажном отделении, и от него к устройствам системы через переключатель, расположенный на левой передней двери.
Вакуумный аккумулятор дает возможность десятикратной блокировки замков при неработающем двигателе, после чего блокировка может в случае необходимости производиться вручную (например, если двигатель не запускается).
Система центральной блокировки замков
1 - вакуумный привод дверей; 2 - тяга привода (передняя пассажирская дверь); 3 - тяга привода (задние двери); 4 - вакуумный привод (лючок заливной горловины топливного бака); 5 - вакуумный привод (крышка багажника); 6 - вакуумный аккумулятор; 7 - вакуумный переключатель; 8 - обратный клапан; 11 - трехпозиционный распределитель; 13 - обратный клапан; 17 - соединение; 18 - нажимная пружина; 22 - четырехпозиционный распределитель
