Элементы системы выпуска
6-цилиндровый бензиновый двигатель
1 - Держатель коробки передач; 2 - Приёмная труба правая; 3 - Приёмная труба левая; 4 - Центральный глушитель; 5 - Дополнительный глушитель; 6 - Держатель днища; 7 - Держатель дополнительного глушителя; 8 - Держатель у задней подвески; 9 - Хомут; 10 - Лямбда-зонд

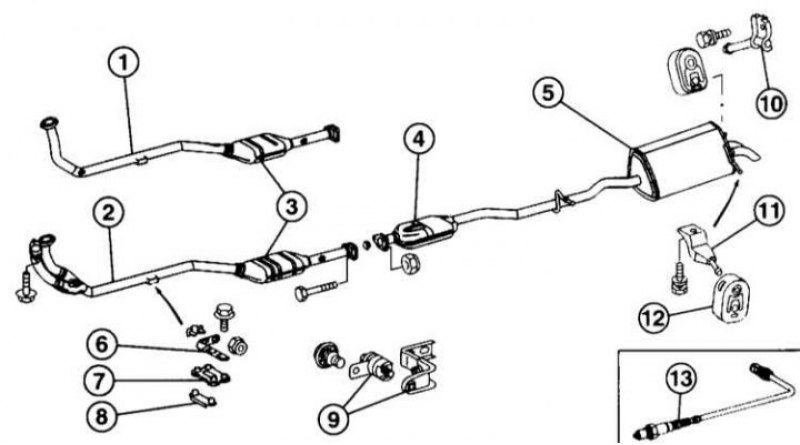

4-цилиндровый бензиновый двигатель
1 - Приёмная труба, исполнение 1; 2 - Приёмная труба, исполнение 2; 3 - Каталитический преобразователь; 4 - Центральный глушитель; 5 - Дополнительный глушитель; 6 - Держатель коробки передач; 7 - Резиновая пластина; 8 - Подкладка; 9 - Держатель коробки передач; 10 - Держатель у задней подвески; 11 - Держатель дополнительного глушителя; 12 - Хомут; 13 - Лямбда-зонд
Дизельный двигатель
1 - Хомут; 2 - Уплотнительный конус; 3 - Держатель у двигателя; 4 - Хомут; 5 - Предварительный каталитический преобразователь; 6 - Уплотнительное кольцо; 7 - Приёмная труба; 8 - Дополнительный глушитель; 9 - Держатель коробки передач; 10 - Резиновая пластина; 11 - Подкладка; 12 - Держатель коробки передач; 13 - Держатель задней подвески; 14 - Держатель дополнительного глушителя; 15 - Хомут

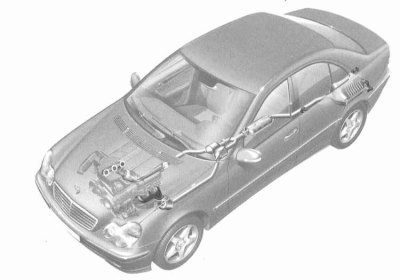

Система выпуска отработавших газов. 6-цилиндровый бензиновый двигатель

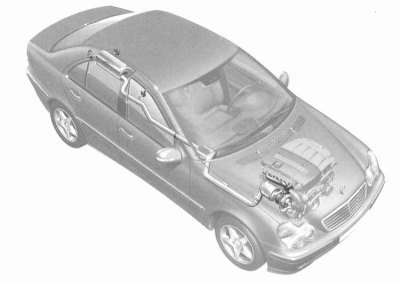

Система выпуска отработавших газов. 4-цилиндровый дизельный двигатель
Система выпуска отработавших газов бензинового двигателя состоит из выпускного коллектора, приёмной трубы, каталитического(их) преобразователя(лей), центрального глушителя, соединительной трубы, дополнительного глушителя и концевой трубы (концевых труб). У 6-цилиндрового двигателя система выпуска до центрального глушителя выполнена двухпоточной. Дизельный двигатель также оборудован двумя каталитическими преобразователями, из которых первый расположен рядом с двигателем.
При производстве ремонта каждая часть может заменяться отдельно.
