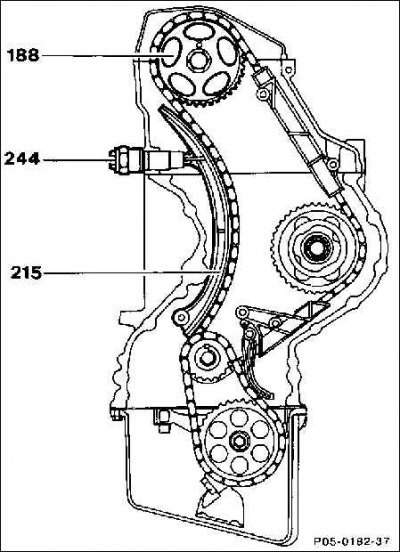

Натяжитель цепи (244) ввернут с правой стороны в головку блока цилиндров. Через отверстие в головке блока цилиндров в натяжитель цепи подается под давлением моторное масло.

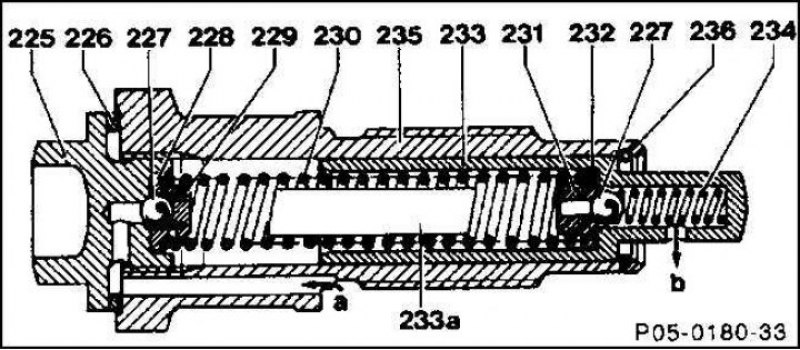

Цепь натягивается под действие силы пружины сжатия (230) и давления масла в натяжителе. Давление прижима пальца (233) на шину управления (215) поддерживается постоянным с помощью обратного клапана (227/228) и клапана ограничения давления (227/231), т. е. не зависит от давления масла в двигателе.
Снятие
Выкрутите натяжитель цепи за шестигранную головку (235) из головки блока цилиндров.
Контроль
1. Поместите натяжитель цепи с нажимным пальцем в моторное масло SAE 10. Уровень масла должен находиться несколько выше бортика шестигранной головки натяжителя. Надавите 7–10 раз на нажимной палец прессом.
2. После заполнения маслом натяжитель должен сжиматься медленно, равномерно и с большим силовым усилием. В противном случае замените его.
Установка
Внимание! Монтируйте натяжитель цепи только в заполненном маслом состоянии.

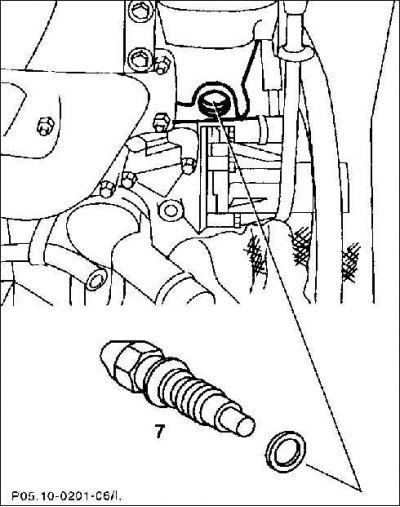

Установите натяжитель цепи с использованием новой уплотнительной прокладки и затяните болты крепления с моментом 80 Н·м. При этом нажимной палец должен прилегать к выступу салазок натяжения.
