Снятие для двигателей Е1, Е3, Е5
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

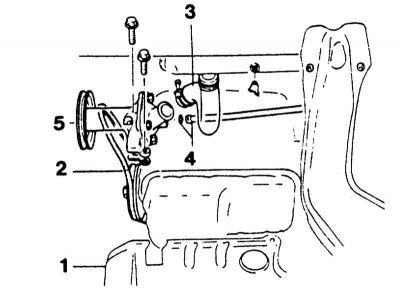

2. Снять нижнюю облицовку двигателя -1-.
3. Слить и собрать охлаждающую жидкость.
4. Ослабить болты крепления ременного шкива водяного насоса.
5. Снять клиновой ремень -2-, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
6. Отвинтить ременный шкив водяного насоса -5-.
7. Отключить шланг охлаждающей жидкости -3-, предварительно ослабив хомут.
8. Отвинтить болты крепления водяного насоса -5- и снять водяной насос с трубы перепускной системы -4-.
Установка
1. Надеть на перепускную трубу новую прокладку.
2. Вставить водяной насос так, чтобы перепускная труба полностью сидела в насосе. Затянуть болты крепления с усилием 30 Нм.
3. Проверить, чтобы водяной насос свободно вращался и нигде не зацеплял.
4. Надеть шланг охлаждающей жидкости и закрепить хомутом.
5. Установить ременный шкив и затянуть усилием руки.
6. Установить клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
7. Затянуть болты крепления ременного шкива.
8. Залить охлаждающую жидкость.
9. Подключить кабель массы к батарее.
10. Если имеются, установить время на часах и задать защитный код радиоприемника.
11. После пробной поездки проверить герметичность системы охлаждения.
Снятие для двигателей В3, В5, В6, ВР
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
2. Слить и собрать охлаждающую жидкость.
3. Снять кожух ремня и сам зубчатый ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка зубчатого ремня двигателей В3, В5, B6 (SOHC), ВР (SOHC).
4. Двигатель ВР (DOHC): Вынуть маслоизмерительный щуп и отвинтить направляющую трубку щупа.

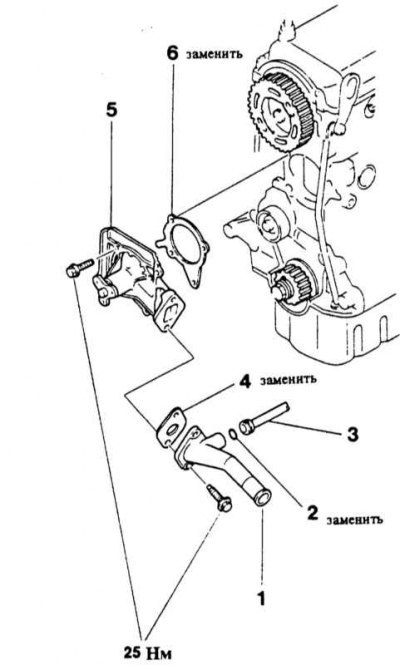

5. Отвинтить водяной штуцер -1- и снять с перепускной трубы -3-.
6. Двигатель ВР (DOHC): Отвинтить направляющий и натяжной ролики с пружиной.
7. Отвинтить болты крепления водяного насоса -5- и снять насос.
Установка
1. Очистить уплотнительные поверхности на блоке цилиндров, водяном насосе и водяных штуцерах сначала шабером, затем протереть тряпкой, чтобы удалить остатки уплотнения.
2. Осторожно вставить новый насос -5- с новой прокладкой -6-. Затянуть болты с усилием 25 Нм.
3. Двигатель ВР (DOHC): Установить направляющий и натяжной ролики с пружиной и затянуть с усилием 45Нм.
4. Надеть новую прокладку -4- на перепускной трубопровод -3-.
5. Установить водяной патрубок -1- c новой прокладкой -4- и затянуть с усилием 25 Нм.
6. Установить и натянуть зубчатый ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка зубчатого ремня двигателей В3, В5, B6 (SOHC), ВР (SOHC).
7. Залить охлаждающую жидкость.
8. Подключить кабель массы к батарее.
9. Если имеются, установить время на часах и задать защитный код радиоприемника.
10. Прогреть двигатель. Затем установить автомобиль на сухой поверхности и проверить герметичность системы охлаждения.
Снятие для дизельного двигателя
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
2. Слить и собрать охлаждающую жидкость.
3. Снять кожух ремня и сам зубчатый ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка зубчатого ремня двигателей В3, В5, B6 (SOHC), ВР (SOHC).

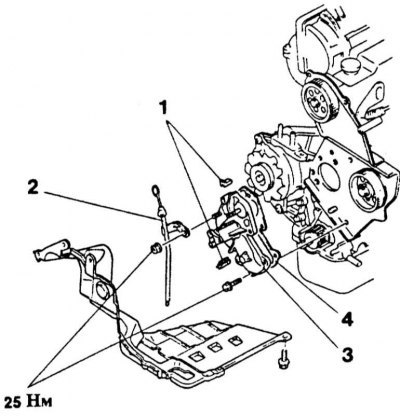

4. Вынуть маслоизмерительный щуп и отвинтить направляющую трубу -2- щупа.
5. Отвинтить болты крепления водяного насоса -3- и снять насос.
Установка
1. Очистить уплотнительные поверхности на блоке цилиндров, водяном насосе и водяных штуцерах сначала шабером, затем протереть тряпкой, чтобы удалить остатки уплотнения.
2. Осторожно вставить новый насос -3- с новой прокладкой -4-. Затянуть болты с усилием 25 Нм.
3. Привинтить направляющую трубу -2-маслоизмерительного щупа с усилием 25 Нм и вставить щуп.
4. Вставить новые прокладки -1-.
5. Установить и натянуть зубчатый ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка зубчатого ремня двигателей В3, В5, B6 (SOHC), ВР (SOHC).
6. Залить охлаждающую жидкость.
7. Подключить кабель массы к батарее.
8. Если имеются, установить время на часах и задать защитный код радиоприемника.
9. Прогреть двигатель. Затем установить автомобиль на сухом месте и проверить герметичность системы охлаждения.
