Рис. 2.29. Диаграмма механизма фаз газораспределения: 1 – крутящий момент; 2 – скорость двигателя; 3 – мало и среднеоборотный двигатель; 4 – высокооборотный двигатель; 5 – двигатель с механизмом изменения фаз газораспределения
Механизм изменения фаз газораспределения обеспечивает оптимальный момент открытия и закрытия клапанов согласно условиям работы двигателя путем непрерывного изменения фаз распредвала привода впускных клапанов и коленчатого вала (рис. 2.29).

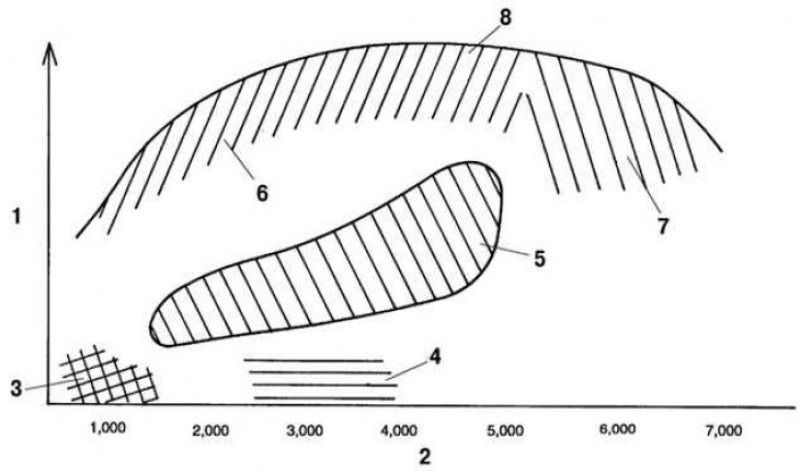

Рис. 2.30. Диаграмма изменения фаз газораспределения при различных диапазонах работы двигателя: 1 – нагрузка; 2 – частота вращения двигателя; 3 – диапазон холостого хода; 4 – диапазон малых нагрузок; 5 – диапазон средних нагрузок; 6 – диапазон больших нагрузок малых и средних скоростей; 7 – диапазон больших нагрузок и высоких скоростей; 8 – работа при полной нагрузке
