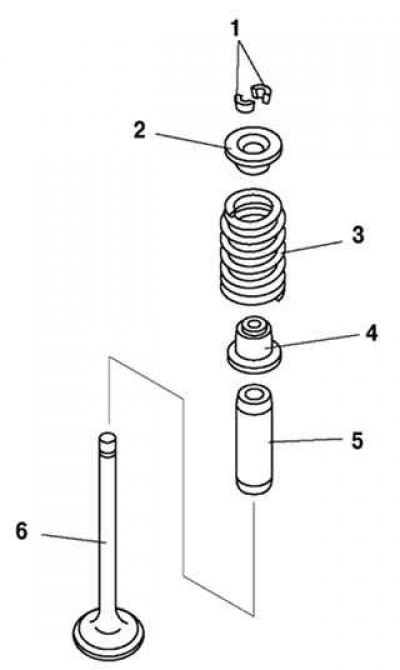

Рис. 2.27. Компоненты клапана: 1 – сухарь клапана; 2 – верхняя тарелка пружины клапана; 3 – клапанная пружина; 4 – маслоотражательный копачок; 5 – направляющая втулка клапана; 6 – клапан
Клапаны изготовлены из жаропрочной стали. Каждый цилиндр имеет два впускных и два выпускных клапана. Впускные и выпускные клапаны имеют нитрированные поверхности для увеличения сопротивления истиранию. Клапанная пружина – переменного наружного диаметра. характеристики пружины улучшены за счет уменьшения размера верхнего седла. Направляющая втулка клапана изготовлена из легированного сплава для увеличения сопротивления истиранию. Седло клапана объединено с нижним седлом клапанной пружины, чтобы упростить узел и улучшить его ремонтопригодность (рис. 2.27).
