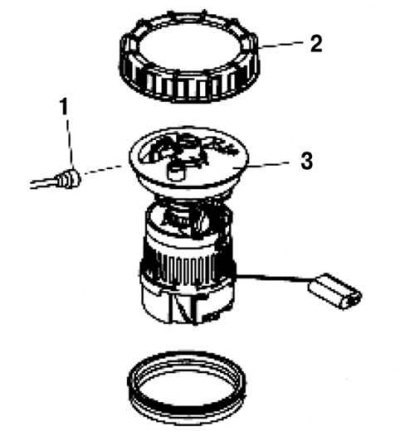

Рис. 2.321. Топливный насос: 1 – быстросъемный соединитель; 2 – крышка топливного насоса; 3 – блок топливного насоса
Снятие
Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите топливный бак.
Снимите быстросъемный соединитель.
Внимание! Крышка топливного насоса может быть повреждена, если специальное приспособление установлено на крышку неплотно.
Внимание! Надежно закрепите специальное приспособление таким образом, чтобы между язычками специального приспособления и боковой поверхностью крышки не было зазора.

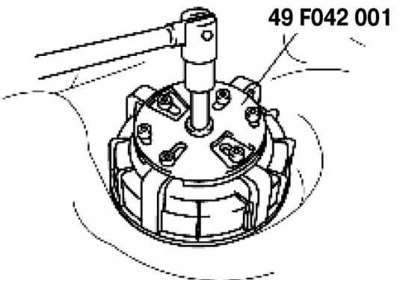

Рис. 2.322. Снятие крышки топливного насоса
Снимите крышку топливного насоса, используя специальное приспособление (рис. 2.322).
Снимите блок топливного насоса.
Установка
Примечание. Если на прокладке будет бензин, блок топливного насоса будет проворачиваться и его нельзя будет закрепить в указанном положении.
Примечание. Тщательно вытрите весь бензин с прокладки.

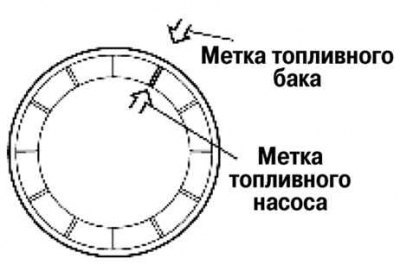

Рис. 2.323. Совмещение установочных меток на топливном насосе и топливном баке
Совместите установочные метки на топливном насосе и топливном баке, как показано на рисунке 2.323.
Установите специальное приспособление.
Используя специальное приспособление, затяните крышку топливного насоса в пределах указанного момента затяжки, не допуская смещения установочных меток.
Если указанного момента затяжки не удается добиться, замените крышку топливного насоса и прокладку.
Если указанного момента затяжки не удается добиться после замены крышки топливного насоса и прокладки, замените топливный бак.
Момент затяжки крышки топливного насоса: 80–90 Н·м.
