Внимание! Блок PCM встроен в крышку воздушного фильтра.
Внимание! Применение чрезмерных усилий к крышке может привести к повреждению блока PCM.
Внимание! Следите за тем, чтобы не браться руками за блок PCM при снятии и установке.
Внимание! При снятии блока PCM с воздушного фильтра может быть нарушена его.
Внимание! Не снимайте блок PCM с воздушного фильтра.
Снятие
Снимите крышку аккумуляторной батареи.
Отсоедините отрицательный провод от аккумуляторной батареи.
(Оригинал можно просмотреть на сайте www.AutoInstruction.ru)
Снимите нижнюю крышку.
Снимите крышку разъема и разъем блока PCM.
Снимите крышку воздушного фильтра и выньте фильтрующий элемент.
Снимите корпус воздушного фильтра.
Снимите крышку воздуховода системы впуска и воздуховод.
Отсоедините воздушный шланг.
Снимите электромагнитный клапан продувки.
Слейте из двигателя охлаждающую жидкость.
Снимите дроссельный патрубок.
Отсоедините трубку рециркуляции отработавших газов (со стороны впускного коллектора).
Отсоедините шланг охлаждающей жидкости двигателя от трубы охлаждающей жидкости двигателя.

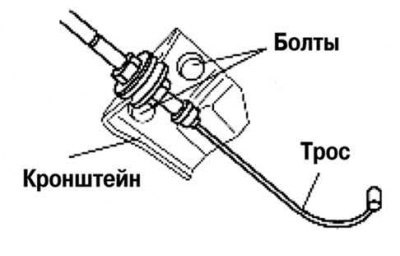

Рис. 2.310. Кронштейн крепления троса акселератора
Снимите кронштейн троса акселератора с впускного коллектора (рис. 2.310).
Снимите впускной коллектор.
Установка
Рис. 2.311. Порядок установки креплений рециркуляции отработавших газов
Установите болты и гайку крепления трубы рециркуляции отработавших газов в порядке, показанном на рисунке 2.311.
Рис. 2.312. Совмещение установочных меток дроссельном патрубке и воздушном шланге
Совместите метки на дроссельном патрубке и воздушном шланге (рис. 2.312).
Примечание. Перед монтажом воздуховода системы впуска, убедитесь в том, что резиновые крепления на кронштейне аккумуляторной батареи находятся на своих местах.
Примечание. При установке воздуховода системы впуска в резиновые крепления используйте мыльную воду.
Убедитесь в том, что два резиновых крепления установлены на кронштейне аккумуляторной батареи.
Установите воздуховод системы впуска в резиновые крепления.

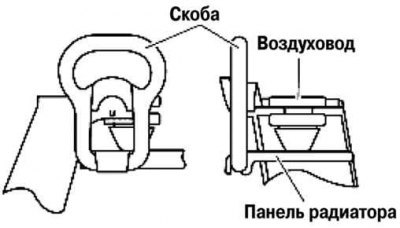

Рис. 2.313. Установка панели радиатора и воздуховод системы впуска
Используя скобу, закрепите панель рамки радиатора и воздуховод системы впуска как показано на рисунке 2.313.
Рис. 2.314. Установка разъема блока РСМ
Полностью вставьте разъем блока PCM в воздушный фильтр и нажмите на рычаг до щелчка (рис. 2.314).
Установите остальные компоненты в порядке, обратном снятию.
