Снятие
Снимите крышку аккумуляторной батареи.
Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите воздушный фильтр.
Отсоедините разъем топливной форсунки.
Снимите быстросъемный соединитель.
Снимите распределитель топлива.

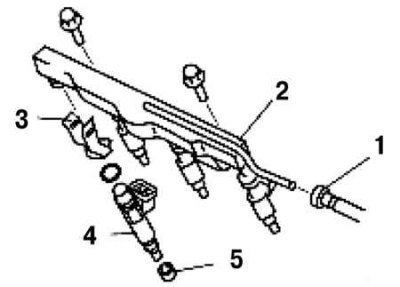

Рис. 2.324. Топливная форсунка и распределитель топлива: 1 – быстросъемный соединитель; 2 – распределитель топлива; 3 – зажим топливной форсунки; 4 – топливная форсунка; 5 – изолятор |

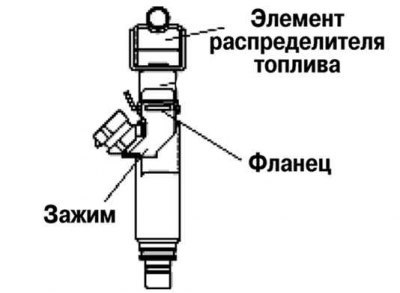

Рис. 2.325. Топливная форсунка |
[Весь материал скопирован с сайта: AutoInstruction]
Внимание! Если фланец топливной форсунки или элемент распределителя топлива с покрытием, имеет повреждения, это может вызвать утечку топлива. Для предотвращения повреждения снимайте зажим топливной форсунки аккуратно (рис. 2.325).
Использование деформированного зажима топливной форсунки может стать причиной неправильной установки топливной форсунки и утечки топлива. После снятия топливной форсунки замените зажим новым.

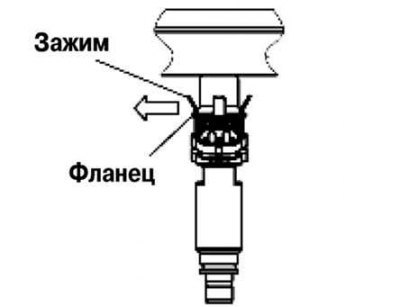

Рис. 2.326. Первая стадия снятия зажима топливной форунки
Отделите одну сторону зажима топливной форсунки от фланца топливной форсунки (рис. 2.326).

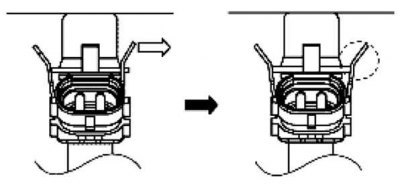

Рис. 2.327. Вторая стадия снятия зажима топливной форунки
Удерживая снятую при выполнении первой операции сторону зажима топливной форсунки для предотвращения ее повторного защелкивания снимите другую сторону зажима топливной форсунки (рис. 2.327).

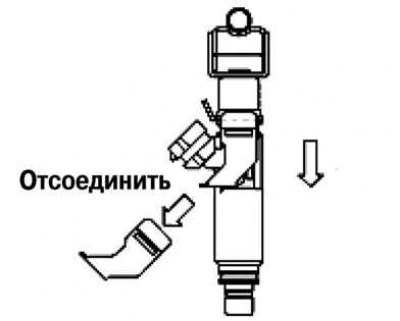

Рис. 2.328. Окончательное снятие зажима топливной форунки
Снимите зажим топливной форсунки сдвигая его в осевом направлении (рис. 2.328).
Установка
Нанесите небольшое количество чистого масла на новое уплотнительное кольцо.
Внимание! Поврежденное уплотнительное кольцо может вызвать утечку топлива. Следите за тем, чтобы не повредить уплотнительное кольцо, при установке топливной форсунки.
Внимание! Если на соединительной части топливной форсунки есть посторонние предметы, то топливная форсунка и распределитель топлива могут быть повреждены. Для предотвращения повреждения очистите соединительную часть перед подключением топливной форсунки.

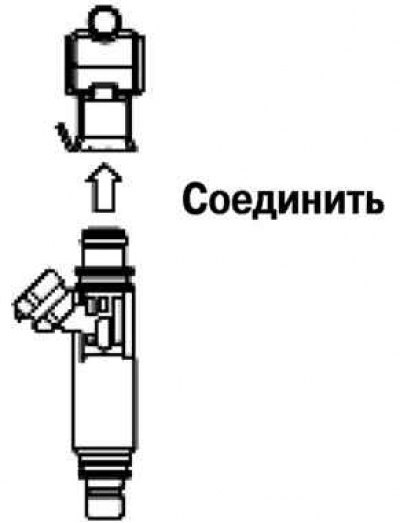

Рис. 2.329. Установка топливной форунки
Установите топливную форсунку непосредственно в отверстие (рис. 2.329).
Проверьте, что топливная форсунка вращается плавно.
Если это не так, установите топливную форсунку заново.
Установите новый зажим топливной форсунки на топливной форсунку и установите поддерживающий элемент на нижнюю части разъема топливной форсунки.

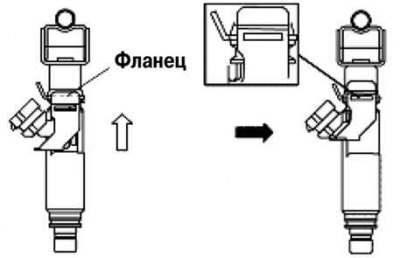

Рис. 2.330. Установка зажима топливной форунки
Вставьте фланец топливной форсунки в паз зажима топливной форсунки и сдвиньте зажим топливной форсунки по форсунке, при этом паз зажима топливной форсунки должен быть параллелен фланцу топливной форсунки (рис. 2.330).
Убедитесь в том, что фланец топливной форсунки полностью вставлен в паз.
