Снятие
1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления.
2. Снимите коробку передач.

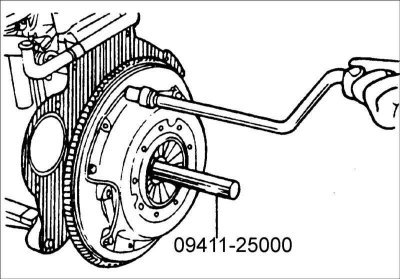

3. Установите оправку 09411–25000 для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления.
4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе.
5. Отворачивайте каждый болт на 1/2 оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.
Предупреждение! Не очищайте растворителем диск сцепления или подшипник выключения сцепления.
Предупреждение! Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.
Проверка кожуха сцепления с нажимным диском
1. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины. При наличии дефектов замените кожух сцепления с нажимным диском.
2. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности.
3. Проверьте надежность заклепочных соединений.
Проверка диска сцепления
1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления.

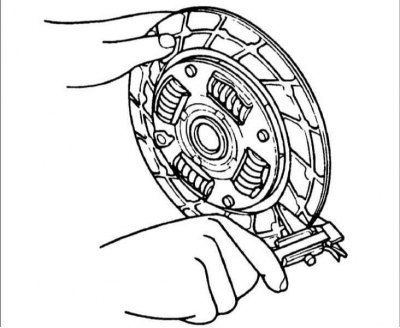

2. Измерьте толщину тормозного диска.
3. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления.
4. Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.
Проверка подшипника выключения сцепления
Предупреждение! Подшипник выключения сцепления герметичен, и его нельзя промывать.
1. Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
2. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.
Проверка вилки выключения сцепления
Если имеется неравномерный износ в точках контакта вилки выключения сцепления с подшипником, замените вилку выключения сцепления.
Установка

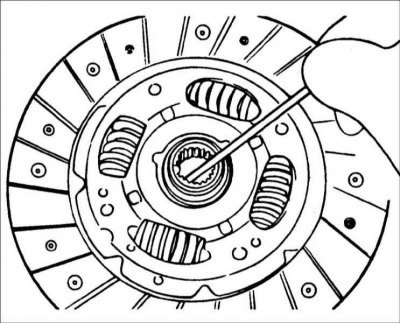

1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.
Смазка: MOLYWHITE TA № 2.
Предупреждение! При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.
2. Установите диск сцепления и отцентрируйте его специальной оправкой 09411–25000.

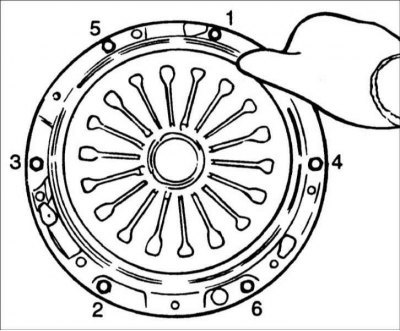

3. Установите кожух сцепления с нажимным диском на направляющие штифты маховика. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика. Момент затяжки: 15–22 Н·м.

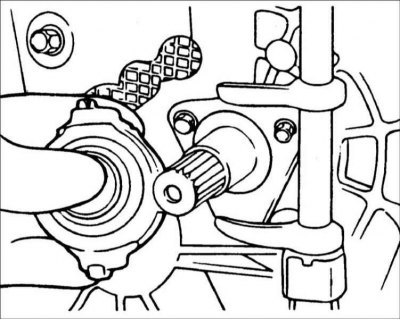

4. Соедините подшипник с вилкой выключения сцепления и установите его на втулку кожуха.
Предупреждение! Нанесите тонкий слой смазки MOLYWHITE TA № 2 на паз опорной втулки и точки контакта вилки выключения сцепления.

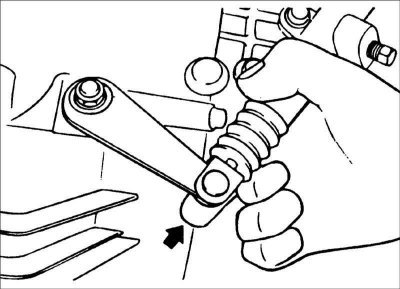

5. Установите отжимной рычаг на вилку выключения сцепления.
Предупреждение! Если коробка передач закреплена на двигателе, не выполняйте этот шаг, так как подшипник выключения сцепления может быть разъединен, несмотря на то, что вилка выключения сцепления поворачивается свободно.
6. Установите коробку передач.

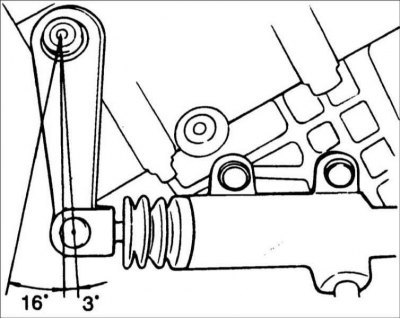

7. После выполнения действий, приведенных в шаге 6, нажмите отжимной рычаг в направлении стрелки и убедитесь, что подшипник выключения сцепления и кожух правильно соединены. Угол поворота отжимного рычага должен быть не более 3°. Если угол поворота отжимного рычага более 3°, значит, подшипник выключения сцепления и кожух соединены неправильно.
