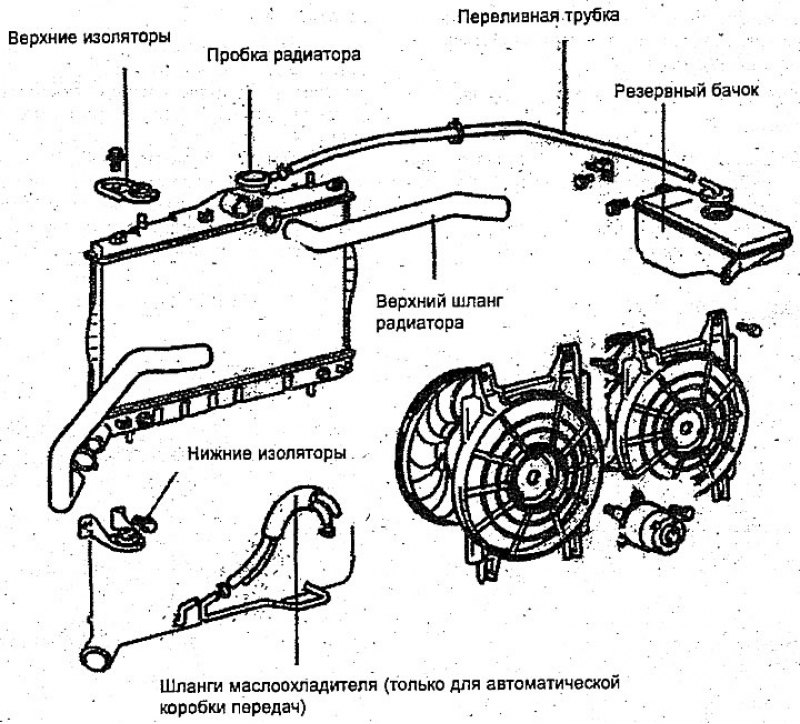

Снятие
1. Разъедините разъём электродвигателя вентилятора радиатора.

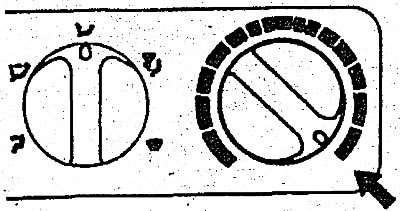

2. Установите регулятор температуры отопителя в положение "горячий".
3. Отверните сливную пробку радиатора.
4. Отсоедините верхний и нижний шланги и переливную трубку.
5. Для автомобиля с автоматической коробкой передач отсоедините шланги маслоохладителя от автоматической коробки передач.
Внимание. Закройте пробками концы шлангов маслоохладителя и штуцеры автоматической коробки передач для предупреждения утечки жидкости из коробки передач и попадания в нее посторонних предметов.
6. Снимите болты крепления радиатора.
7. Снимите радиатор вместе с электродвигателем вентилятора.
8. Снимите электродвигатель вентилятора с радиатора.
Проверка
1. Проверьте наличие погнутых, поломанных или забитых пластин радиатора.
2. Проверьте радиатор на наличие коррозии, повреждений, ржавчины или накипи.
3. Проверьте шланги радиатора на истирание, повреждение и наличие трещин.
4. Проверьте наличие повреждений резервного блока.
5. Проверьте наличие повреждений пружины пробки радиатора. С помощью прибора для проверки системы охлаждения проведите испытание пробки давлением.
6. Проверьте наличие трещин или повреждений на уплотнении пробки радиатора.
Электродвигатель вентилятора радиатора
[Источник статьи размещён на портале: AutoInstruction.ru]
1. Убедитесь в том, что вентилятор вращается при подаче напряжения аккумуляторной батареи на клеммы (как показано на рисунке).
2. Убедитесь в отсутствии ненормального шума при вращении электродвигателя.
Установка
1. Наполните радиатор и расширительный бачок чистой охлаждающей жидкостью.
2. Пустите двигатель и дайте ему поработать до открытия клапана на термостате, после чего остановите двигатель.
3. Снимите пробку радиатора, добавьте охлаждающую жидкость до заливной горловины радиатора, после чего заполните расширительный бачок до верхнего уровня.
4. Убедитесь в отсутствии утечки жидкости из радиатора, а также через шланги и соединения.
