1. Крышка; 2. Прокладка; 3. Кулачковая шайба; 4. Ротор и пластины; 5. Боковая пластина; 6. Пружина; 8. Уплотнительное кольцо; 9. Уплотнительное кольцо; 10. Корпус насоса; 11. Пружина; 12. Клапан регулирования расхода; 13. Штуцер; 14. Полый винт; 15. Шкив
Разборка

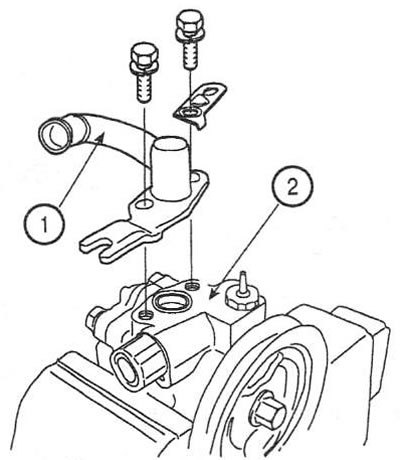

1. Открутите два винта и снимите питающий патрубок (2) с корпуса насоса (1). Снимите уплотнительное кольцо.

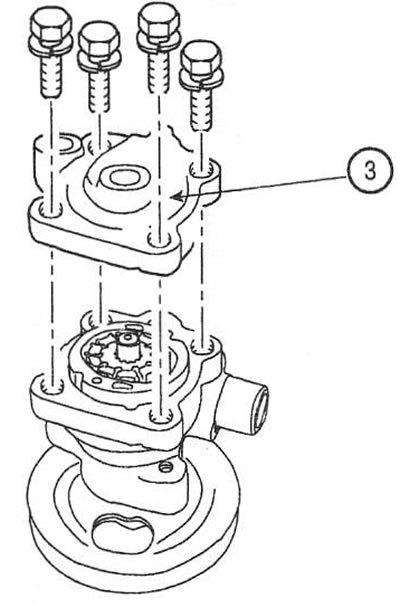

2. Открутите четыре винта и снимите крышку насоса (3) с прокладкой.

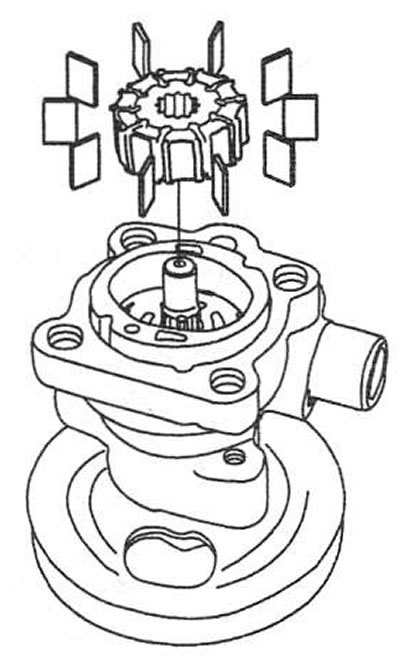

3. Извлеките ротор и пластины из корпуса насоса.

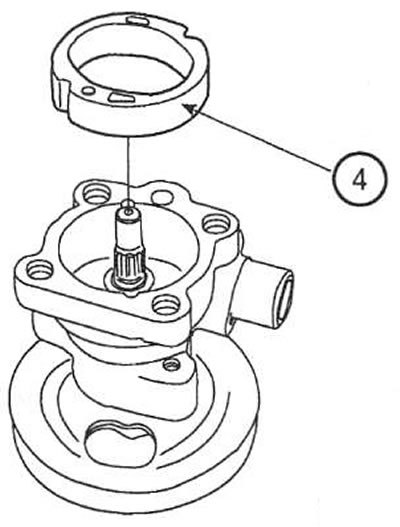

4. Снимите кулачковую шайбу (4).

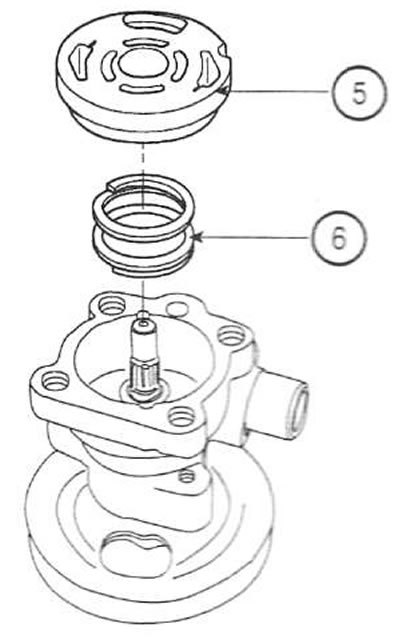

5. Снимите боковую пластину насоса (5) с пружиной (6).

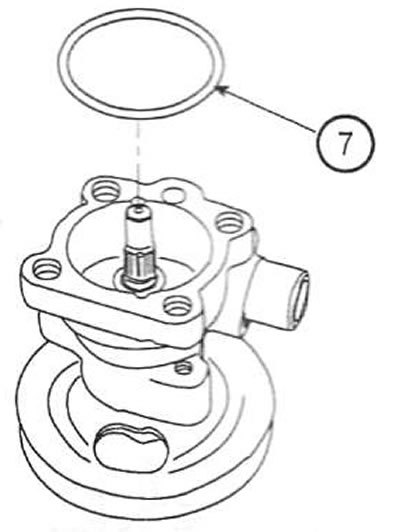

6. Снимите внутреннее и наружное уплотнительные кольца (7).

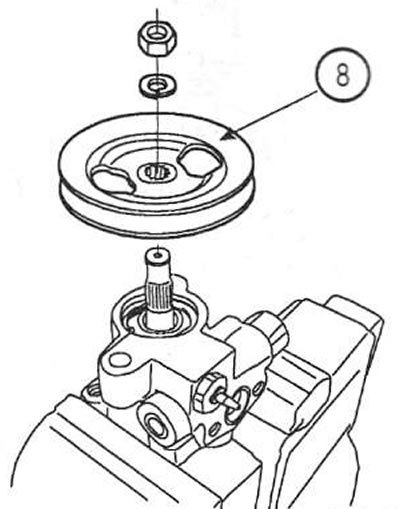

7. Закрепите насос в тисках, открутите гайку и снимите шкив (8) с шайбой.

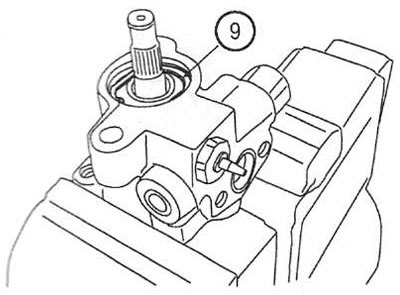

8. Снимите стопорное кольцо (9) вала и извлеките пыльник.

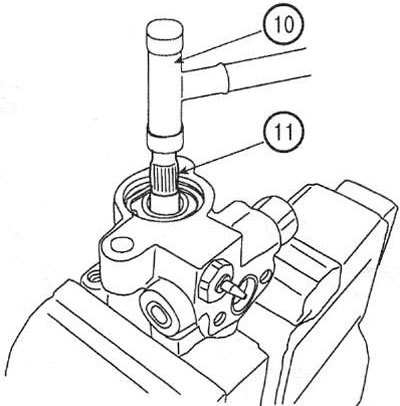

9. При помощи резинового молотка (10) извлеките вал насоса (11) из корпуса со стороны ротора.
(Первоисточник расположен на портале autoinstruction.ru)
10. Извлеките сальник из корпуса насоса.

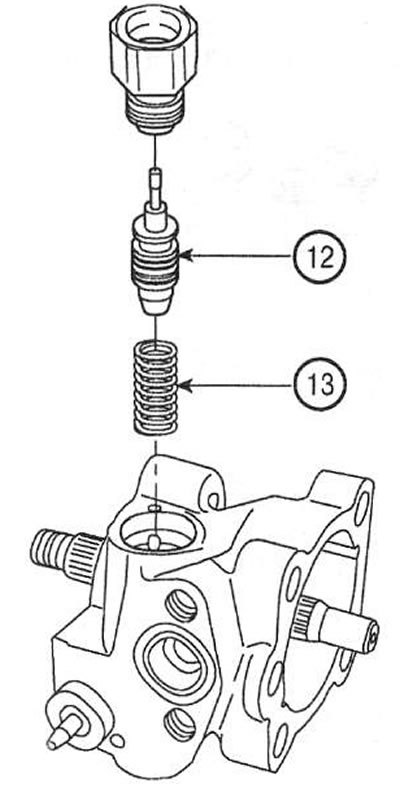

11. Открутите заглушку и извлеките клапан регулирования расхода (12) с пружиной (13). Снимите уплотнительное кольцо заглушки.
Внимание: не разбирайте клапан регулирования расхода.
Проверка
12. Проверьте все детали насоса на наличие повреждений и износа.
13. Проверьте зазоры между пазами ротора и пластинами.
14. Проверьте отсутствие повреждений регулирующего клапана и пружины.
Сборка
Примечание: при сборке заменяйте все уплотнительные кольца и сальники новыми.
15. Установите пружину, клапан регулирования расхода и закрутите заглушку.

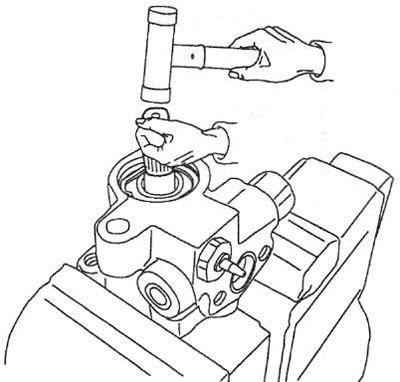

16. С помощью подходящей оправки установите сальник вала.
17. Установите вал в корпус насоса. Установите пыльник и стопорное кольцо.
18. Установите шкив насоса и затяните гайку. Момент затяжки: 55-69 Нм.
19. Установите внешнее и внутреннее уплотнительные кольца.
20. Установите пружину и боковую пластину в корпус.
21. Вставьте стопорный штифт в канавку корпуса насоса и установите боковую пластину.
22. Установите ротор и лопасти. Метка на роторе должна располагаться вверху.

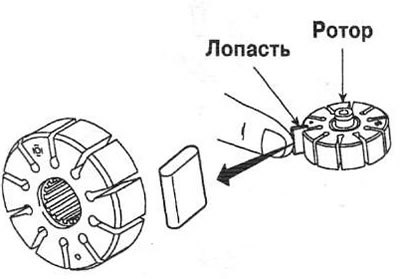

Примечание: закругленный торец лопасти должен быть обращен наружу.
23. Установите прокладку крышки насоса.
24. Установите крышку насоса.
25. Установите заборный патрубок насоса. Момент затяжки: 14-19 Нм.
