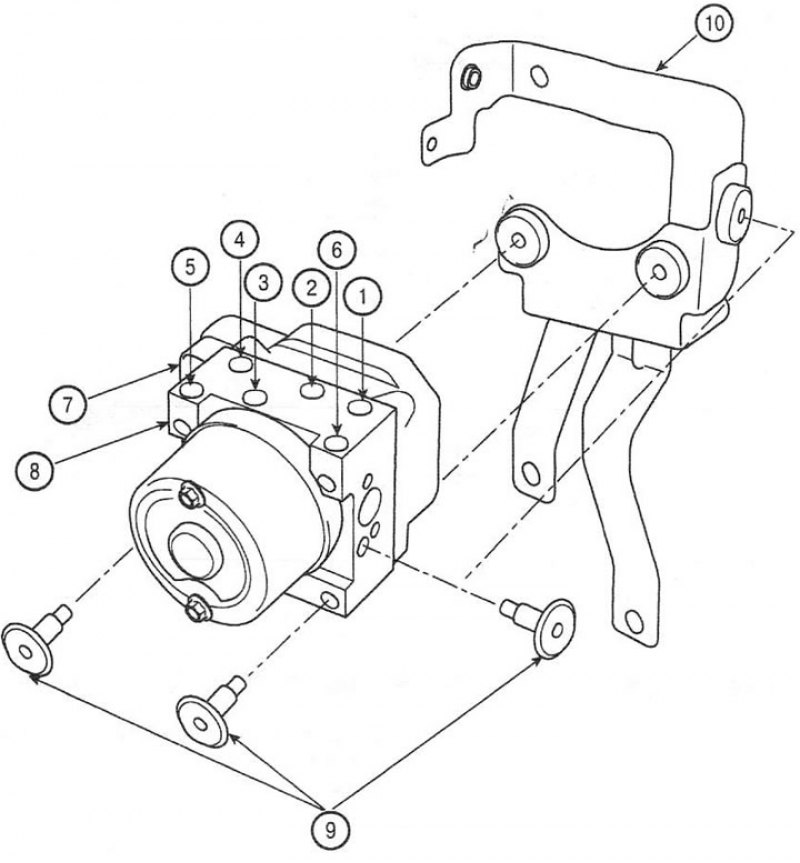

1. Выход к передней правой ветви; 2. Выход к задней левой ветви; 3. Выход к задней правой ветви; 4. Выход к передней левой ветви; 5. Вход из первичного контура ГГЦ; 6. Вход из вторичного контура ГТЦ; 7. Разъем блока управления; 8. Электронно-гидравлический блок управления; 9. Винт; 10. Кронштейн
Снятие
1. Выключите зажигание.

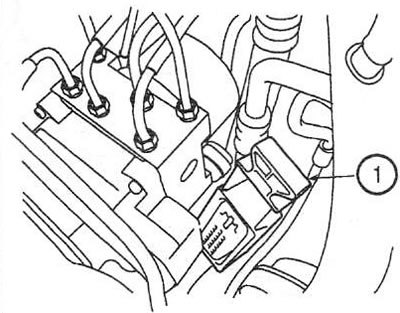

2. Извлеките фиксатор (1) и отсоедините разъем электронного блока управления.

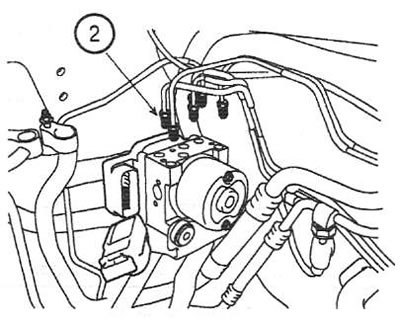

3. Отсоедините тормозные трубки от гидравлического блока, открутив накидные гайки (2) против часовой стрелки. Момент затяжки: 12-16 Нм.

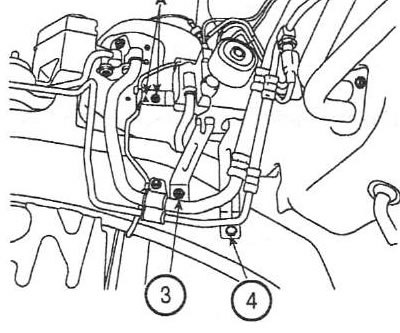

4. Открутите три винта (3), гайку (4) и снимите гидравлический блок с кронштейном. Момент затяжки: 8-10 Нм.
Внимание: гидравлический блок разборке и ремонту не подлежит.
5. Открутите три винта и снимите гидравлический блок с кронштейна. Момент затяжки: 12-14 Нм.
Установка
6. Установка выполняется в порядке, обратном снятию.
