Снятие
1. Снимите заднее колесо. Момент затяжки гаек: 90-110 Нм.

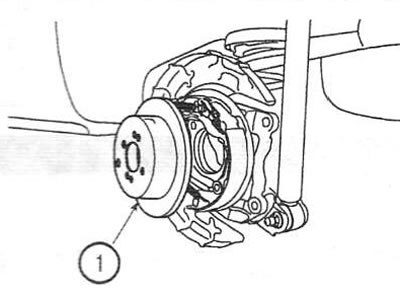

2. Снимите тормозной суппорт и тормозной диск.

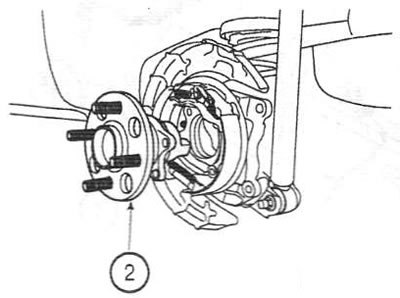

3. Снимите узел ступицы (2) заднего колеса.

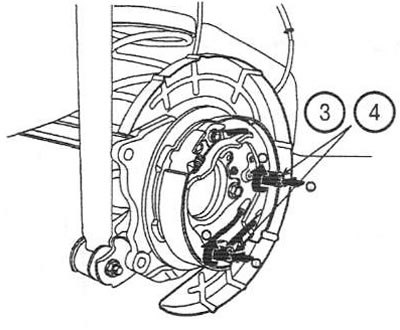

4. Снимите опорный палец колодки (3) вместе с пружиной (4), отжав пружину и повернув палец.
5. Снимите регулятор зазоров (5) и нижнюю стяжную пружину (6).
6. Отцепите трос стояночного тормоза (7) от тормозной колодки (8).

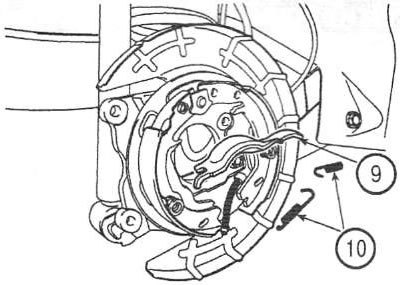

7. Снимите разжимную планку (9) и верхние стяжные пружины (10).
8. Снимите тормозную колодку.
Установка

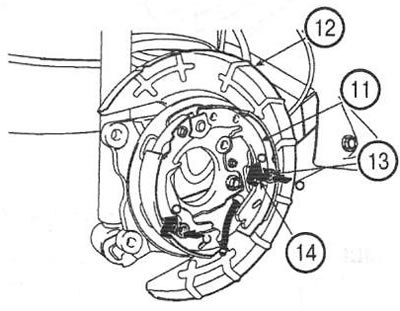

9. Установите колодки (11) на тормозной щит (12). Установите опорный палец (13) с пружиной (14).

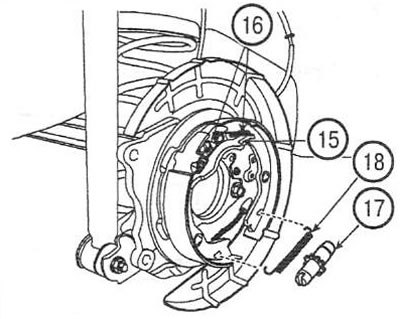

10. Установите разжимную планку (15) и верхние стяжные пружины (16). Установите регулятор (17) и нижнюю стяжную пружину (18).
11. Нанесите смазку на поверхности скольжения тормозного механизма. Не наносите смазку на фрикционные накладки колодок.
12. Установите тормозной диск и суппорт.
13. Отрегулируйте рычаг стояночного тормоза.
